تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظرية: | مزيج مضخة التدفق | تدفق: | 200-6500m3 / ساعة |
|---|---|---|---|
| رئيس: | 8-25m | الدفاعة: | مغلق / نصف مفتوح |
| علامة تجارية: | تشنغدو يونغ يى | الضغط: | 1.6Mpa |
| شفة: | حسب الطلب | شرط: | الجديد |
| اسم: | مضخة إزالة الكبريت من غاز المداخن | ||
| إبراز: | مضخة طرد مركزي مختلطة التدفق,مضخة تدفق شعاعي |
||
تصميم مضخة جديدة DN470mm حجم كبير شفط واحد التدفق المختلط والتدفق شعاعي مضخة الكيميائية الصناعية
المميزات
1. مكافحة ارتداء ، مكافحة جلخ ، المضادة للتآكل.
2. كفاءة عالية ، وانخفاض الضوضاء ، وأقل اهتزاز والخدمة الطويلة في الحياة.
3. العلامة التجارية الأعلى للرمح والمحامل تجعل مضخة الملاط أقوى.
4. بسهولة لتثبيت وتفكيك أجزاء المضخة.
بيانات الأداء
| نموذج: مضخة إزالة الكبريت من سلسلة YYTL |
| حجم التفريغ: 200MM ~ 800MM |
| حجم مدخل: 250mm ~ 900mm |
| السعة: 200-6500 متر مكعب / ساعة |
| الرأس: 8-25 م |
| الكفاءة القصوى: 90.2 ٪ |
| NPSH: 3.2m ~ 9.6m |
| الحد الأقصى المسموح به قوة المحرك: 1800 كيلو واط |
| الحجم الأقصى المسموح به للجسيمات: 20 مم |
| نوع الختم: ختم الميكانيكية / ختم ديناميكي / ختم التعبئة |
| وزن المضخة: حتى 3000 كجم |
| دورة في الدقيقة: 1450 دورة / دقيقة |
مقدمة المنتج
تعتمد الأجزاء المقيدة للمضخة تقنية محاكاة التدفق المتقدمة لضمان تصميم المضخة الموثوق به وكفاءة التشغيل العالية. لقد تم إثبات أن المواد المعدنية والمطاطية المضادة للتآكل والمضادة للتآكل والتي تم تطويرها خصيصًا لمضخات FGD قد أثبتت من خلال الممارسة أنها يمكن أن تضمن تشغيل مضخة طويلة العمر. من خلال ضبط مكونات المحمل لتغيير وضع المكره في غرفة المضخة ، يمكن تحقيق تشغيل عالي الكفاءة لمضخة.
تتميز المضخة بالهيكل المغلوب للخلف وهو بسيط ومتطور. إنه سهل الصيانة والإصلاح وهو بحاجة إلى تفكيك أنابيب المياه الداخلة والخارجة.
بناء
| 1 | جولة الجوز | 2 | غطاء المحمل الخلفي | 3 | تعديل المسمار | 4 | تحمل الخلفي | 5 | المكونات التهوية |
| 6 | تحمل الجبهة | 7 | غطاء محمل الجبهة | 8 | لوحة الاحتفاظ بالمياه | 9 | برغي | 10 | يا خاتم |
| 11 | غطاء المضخة | 12 | ختم آلي | 13 | جسم المضخة | 14 | المكره | 15 | المكره الجوز |
| 16 | برغي | 17 | يا خاتم | 18 | المسمار قفل | 19 | الغلاف الامامى | 20 | يا خاتم |
| 21 | يا خاتم | 22 | مفتاح | 23 | يا خاتم | 24 | تحمل الجسم | 25 | غدة ماء التبريد |
| 26 | مؤشر الزيت | 27 | الفتحة | 28 | أنابيب مياه التبريد | 29 | مربع يقترب | 30 | شفرة الدعم |
| 31 | يا خاتم | 32 | ختم النفط الإطار | 33 | كم فاصل | 34 | مفتاح |
الوضعية
تداول السوائل لعملية فوسفات الأمونيوم وأسمدة البوتاس.
الدورة القسرية للتدفق الكبير للسوائل المسببة للتآكل مع تعليق الجزيئات.
المقياس التقني
| نموذج | تدفق (متر مكعب / ساعة) | رئيس (م) | سرعة (ص / دقيقة) | الكفاءة القصوى (٪) | NPSH (NPSHr) م | الحد الأقصى المسموح به من قوة المحرك (KW) | الوزن الصافي (كلغ) |
| 350YYTL 24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22.3 | 81 | |||||
| 350YYTL 10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
| 960 | 10.2 | 78 | |||||
| 1060 | 9.1 | 79 | |||||
| 400YYTL 24 | 1760 | 25.5 | 740 | 80 | 6.8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL 10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
| 1450 | 10.5 | 80 | |||||
| 1740 | 9.4 | 81 | |||||
| 500YYTL 24 | 2800 | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21.6 | 86 | |||||
| 500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
| 2900 | 16.5 | 85 | |||||
| 3480 | 14.8 | 86 | |||||
| 600YYTL 24 | 4500 | 25.5 | 590 | 83 | ثمانية | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
| 4568 | 16.6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL 24 | 6400 | 25.5 | 490 | 84 | ثمانية | 1000 | 8000 |
| 8000 | 24 | 88.5 | |||||
| 9600 | 21.5 | 89.5 | |||||
| 700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
| 6940 | 18 | 88.5 | |||||
| 8327 | 16.2 | 89.5 | |||||
| 800YYTL 24 | 8250 | 27 | 490 | 87.5 | 9.6 | 1250 | 8800 |
| 10500 | 24 | 89.5 | |||||
| 12000 | 21.3 | 87.5 | |||||
| 800YYTL-18 | 7156 | 20.3 | 425 | 87.5 | 7.2 | 800 | 8800 |
| 9100 | 18.1 | 89.5 | |||||
| 10400 | 16 | 87.5 | |||||
| 900YYTL 24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21.5 | 90.2 | |||||
| 900YYTL-19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
| 13380 | 19.1 | 90 | |||||
| 16050 | 17.1 | 90.2 |

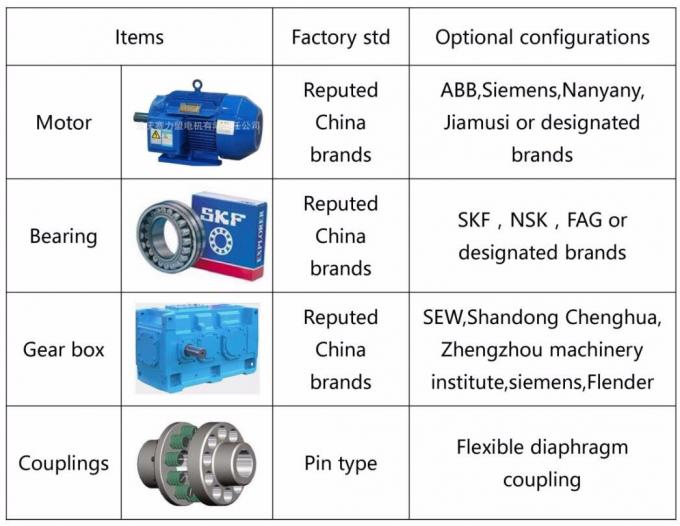

تفاصيل
طريقة النقل

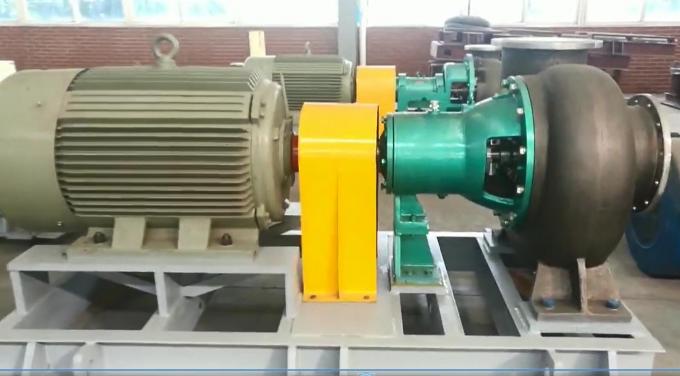

اتصال مباشر: | يتم توصيل المضخة والمحرك مباشرة بالمحرك من خلال وصلة مرنة ذات غشاء طويل. |
حملة الحزام: | تغيير السرعة لضبط أداء المضخة من خلال محرك V- حزام. |
المخفض: | خفض السرعة من خلال المخفض ، ومناسبة لمضخة عالية الطاقة |

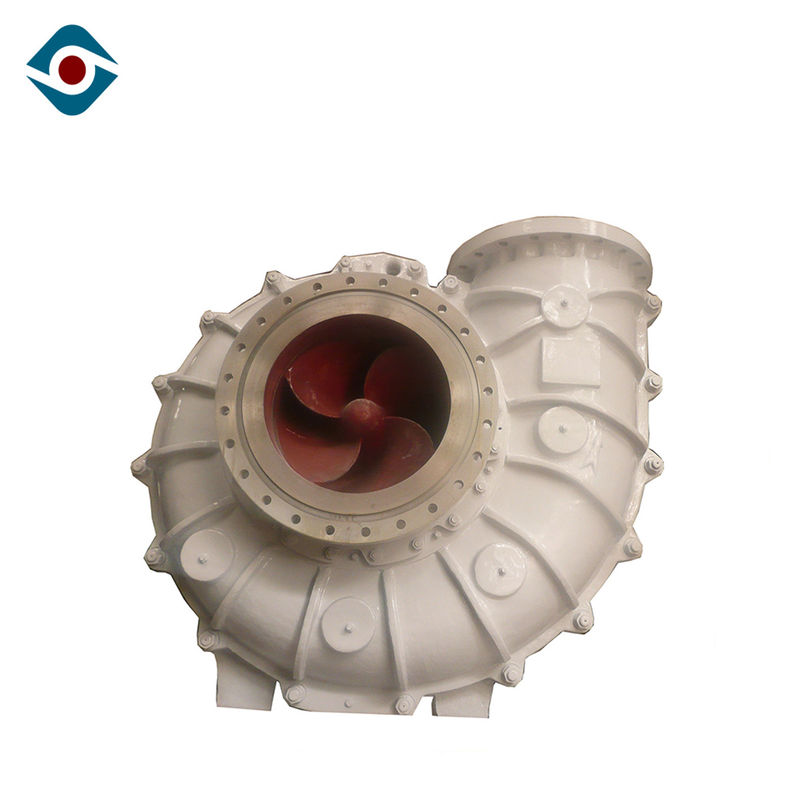

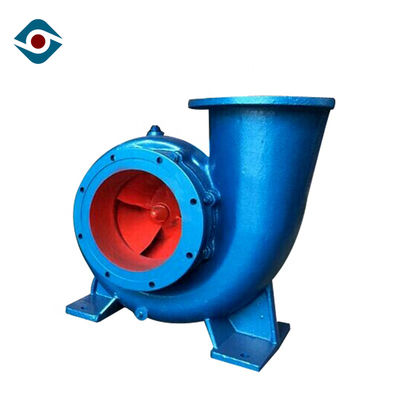

صورة المنتج
الدفع و الحزمة
الدفع: T / T ، L / C ، ويسترن يونيون
التعبئة والتغليف: التبخير مجانا تصدير صندوق خشبي التعبئة والتغليف
وقت التسليم: 5-25days وفقا لكمية الطلب
الشحن: بحرا ، جوا ، بالقطار
التعليمات
1. س: هل منتج أو شركة تجارية؟
a: نحن الشركة المصنعة التي تأسست في عام 1995 ، الشركة المصنعة المهنية لمضخة العملية الكيميائية وخلاط توفير الطاقة مع أكثر من 20 عاماً من الخبرة.
2. س: ما هو وقت التسليم؟
a: سيتم شحن الطلب الدفعي خلال 40 أيام عمل بعد تلقي الودائع.
3. س: ما هي سياسة خدمة الضمان؟
a: 12 أشهر لجميع المنتجات ، وبعض المنتجات الضمان 24 أشهر.
4. س: ما المعلومات التي أحتاج إلى تقديمها للاقتباس؟
A: متوسطة: ____________ PH: ________
الثقل النوعي: _______ درجة الحرارة: _________
السعة / التدفق: ________ m3 / h الرأس: _________m
الجهد: ____________V التردد: _________Hz
الطاقة: _____________ KW
5. س: ما هو الحد الأدنى لكمية؟
a: مجموعة واحدة هو أيضا موضع ترحيب لنا.
