تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظرية: | مزيج مضخة التدفق | تدفق: | 200-6500m3 / ساعة |
|---|---|---|---|
| رئيس: | 8-25m | الدفاعة: | مغلق / نصف مفتوح |
| علامة تجارية: | تشنغدو يونغ يى | الضغط: | 1.6Mpa |
| شفة: | حسب الطلب | شرط: | الجديد |
| اسم: | مضخة إزالة الكبريت من غاز المداخن | ||
| تسليط الضوء: | mixed flow centrifugal pump,mixed flow pump |
||
مضخة التدفق المختلط ذات المرحلة الواحدة ، مضخة طرد مركزي ذاتي الدوران
بيانات الأداء
مقدمة المنتج
طبقًا للمواصفات الفنية لمشروع إزالة الكبريت من محطة الطاقة الحرارية ، استنادًا إلى ميزات نظام إزالة الكبريت من غاز المداخن ومزايا المنتجات المماثلة ، فقد قمنا بتصنيع مضخات إزالة الكبريت من سلسلة منتجات YYTL. مضخات YYTL-series هي مضخة دائرية كبيرة منخفضة التدفق. إنها تستخدم بشكل رئيسي في نظام FGD الرطب ، حيث تقوم بنقل ملاط الحجر الجيري وملاط الجبس. تتميز المضخات بمزايا الكفاءة العالية ، التشغيل الآمن والمستقر ، الصيانة المريحة ، عمر الخدمة الطويل ، إلخ.
البيانات
| حجم التفريغ: | 200MM 800MM ~ |
| حجم مدخل: | 250MM 900MM ~ |
| سعة: | 200-6500 متر مكعب / ساعة |
| رئيس: | 8-25 م |
| الكفاءة القصوى: | 90.2٪ |
| NPSH: | 3.2M ~ 9.6m |
| الحد الأقصى المسموح به لحجم الجسيمات: | 20 مم |
| نوع الختم: | ختم الميكانيكية / ختم ديناميكي / ختم التعبئة |
| RPM: | 1450 دورة / دقيقة |
واو يأكل
بنية بسيطة،
موثوق في العملية ،
سهل التثبيت ،
كفاءة عالية
البعد الصغير ،
وزن خفيف.
المقياس التقني
| نموذج | تدفق (متر مكعب / ساعة) | رئيس (م) | سرعة (ص / دقيقة) | الكفاءة القصوى (٪) | NPSH (NPSHr) م | الحد الأقصى المسموح به من قوة المحرك (KW) | الوزن الصافي (كلغ) |
| 350YYTL 24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22.3 | 81 | |||||
| 350YYTL 10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
| 960 | 10.2 | 78 | |||||
| 1060 | 9.1 | 79 | |||||
| 400YYTL 24 | 1760 | 25.5 | 740 | 80 | 6.8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL 10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
| 1450 | 10.5 | 80 | |||||
| 1740 | 9.4 | 81 | |||||
| 500YYTL 24 | 2800 | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21.6 | 86 | |||||
| 500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
| 2900 | 16.5 | 85 | |||||
| 3480 | 14.8 | 86 | |||||
| 600YYTL 24 | 4500 | 25.5 | 590 | 83 | ثمانية | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
| 4568 | 16.6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL 24 | 6400 | 25.5 | 490 | 84 | ثمانية | 1000 | 8000 |
| 8000 | 24 | 88.5 | |||||
| 9600 | 21.5 | 89.5 | |||||
| 700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
| 6940 | 18 | 88.5 | |||||
| 8327 | 16.2 | 89.5 | |||||
| 800YYTL 24 | 8250 | 27 | 490 | 87.5 | 9.6 | 1250 | 8800 |
| 10500 | 24 | 89.5 | |||||
| 12000 | 21.3 | 87.5 | |||||
| 800YYTL-18 | 7156 | 20.3 | 425 | 87.5 | 7.2 | 800 | 8800 |
| 9100 | 18.1 | 89.5 | |||||
| 10400 | 16 | 87.5 | |||||
| 900YYTL 24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21.5 | 90.2 | |||||
| 900YYTL-19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
| 13380 | 19.1 | 90 | |||||
| 16050 | 17.1 | 90.2 |
بناء
| 1 | جولة الجوز | 2 | غطاء المحمل الخلفي | 3 | تعديل المسمار | 4 | تحمل الخلفي | 5 | المكونات التهوية |
| 6 | تحمل الجبهة | 7 | غطاء محمل الجبهة | 8 | لوحة الاحتفاظ بالمياه | 9 | برغي | 10 | يا خاتم |
| 11 | غطاء المضخة | 12 | ختم آلي | 13 | جسم المضخة | 14 | المكره | 15 | المكره الجوز |
| 16 | برغي | 17 | يا خاتم | 18 | المسمار قفل | 19 | الغلاف الامامى | 20 | يا خاتم |
| 21 | يا خاتم | 22 | مفتاح | 23 | يا خاتم | 24 | تحمل الجسم | 25 | غدة ماء التبريد |
| 26 | مؤشر الزيت | 27 | الفتحة | 28 | أنابيب مياه التبريد | 29 | مربع يقترب | 30 | شفرة الدعم |
| 31 | يا خاتم | 32 | ختم النفط الإطار | 33 | كم فاصل | 34 | مفتاح |
الوضعية
في قطاعات المعادن والتعدين والفحم الصناعي ، يمكن استخدام مضخات إزالة الكبريت من سلسلة YYTL لنقل السائل المتآكل المحتوي على جزيئات صلبة صغيرة ويمكن أن تستخدم أيضًا في المجاري البلدية ونعرات الأنهار.
طريقة النقل

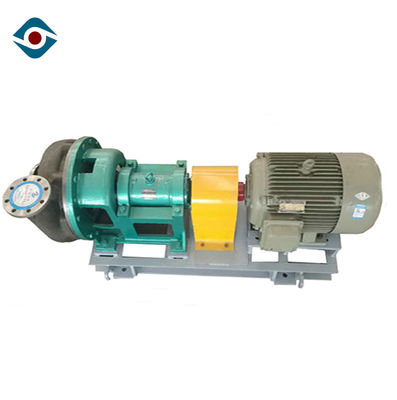

الاتصال المباشر : يتم توصيل المضخة والمحرك مباشرة بالمحرك من خلال أداة توصيل مرنة ذات غشاء طويل.
محرك الحزام : قم بتغيير السرعة لضبط أداء المضخة من خلال محرك الحزام V.
المخفض : تقليل السرعة من خلال المخفض ، ومناسبة لمضخة عالية الطاقة

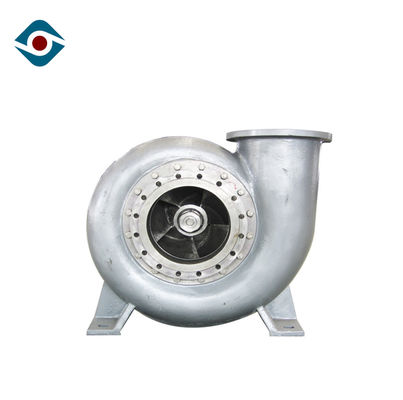

صورة المنتج
التعليمات
1. س: هل منتج أو شركة تجارية؟
a: نحن الشركة المصنعة التي تأسست في عام 1995 ، الشركة المصنعة المهنية لمضخة العملية الكيميائية وخلاط توفير الطاقة مع أكثر من 20 عاماً من الخبرة.
2. س: ما هو وقت التسليم؟
a: سيتم شحن الطلب الدفعي خلال 40 أيام عمل بعد تلقي الودائع.
3. س: ما هي سياسة خدمة الضمان؟
a: 12 أشهر لجميع المنتجات ، وبعض المنتجات الضمان 24 أشهر.
4. س: ما المعلومات التي أحتاج إلى تقديمها للاقتباس؟
A: متوسطة: ____________ PH: ________
الثقل النوعي: _______ درجة الحرارة: _________
السعة / التدفق: ________ m3 / h الرأس: _________m
الجهد: ____________V التردد: _________Hz
الطاقة: _____________ KW
5. س: ما هو الحد الأدنى لكمية؟
a: مجموعة واحدة هو أيضا موضع ترحيب لنا.
