تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظرية: | مضخة طرد مركزي | MAX FLOW: | 1000m3/h |
|---|---|---|---|
| ماكس هيد: | 120m | الضغط: | 1.6Mpa |
| قياسي أو غير قياسي: | اساسي | اسم: | مضخة كيميائية ذات صب أحادي الطور ذات شق أفقي أحادي المحور ذات كفاءة عالية |
| بناء: | مضخة مرحلة واحدة | مواد: | الحديد الزهر ، الحديد الزهر / الفولاذ المقاوم للصدأ ، A51) ، سبيكة الكروم (A05 |
| الجهد االكهربى: | الخ كلها متاحة | تكرر: | 50 هرتز أو 60 هرتز كلها متاحة |
| تسليط الضوء: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

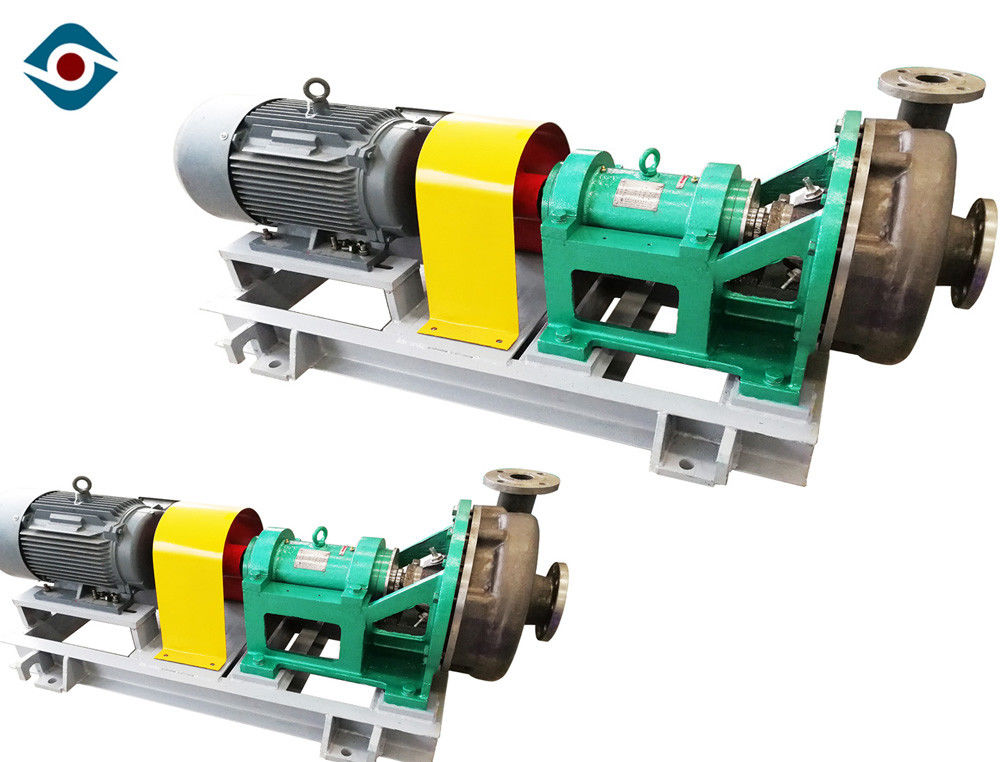

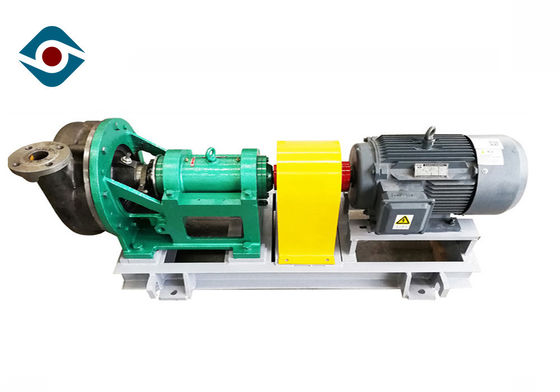

ارتفاع سرعة الانقسام الأفقي حالة الطرد المركزي مضخة مقاومة التآكل
مميزات
ختم العمود: يكون ختم العمود بما في ذلك ختم التعبئة والختم الميكانيكي ، وترتد المحور الأقصى ضمن 0.05 مم.
بيانات الأداء
السعة: 8 ~ 800 متر مكعب / ساعة
الرأس: 10 ~ 90 م
الكفاءة القصوى: 70 ٪
القطر: 200mm ~ 470mm
NPSH: 1.4 م ~ 4.5 م
الحد الأقصى المسموح به قوة المحرك: 315 كيلو واط
الحجم الأقصى المسموح به للجسيمات: 20 مم
نوع الختم: ختم الميكانيكية / ختم ديناميكي / ختم التعبئة
وزن المضخة: حتى 3000 كجم
دورة في الدقيقة: 1450 دورة / دقيقة
المواد: المعادن (وفقا لظروف العمل)
بناء
مرحلة واحدة ، شفط واحد ، مضخة الطرد المركزي الكيميائية نوع ناتئ.
تتوفر كل من الهيكل المثبت على القدم والوسط المركب ؛ غلاف انقسام شعاعي.
المحامل هي جزء دوار قابل للتعديل مثبتة في غلاف المحمل.
ضخ المضخة على جانب واحد من الغلاف.
تم اعتماد الختم الميكانيكي كختم رمح.
يقترن مباشرة بواسطة وصلات نوع مخلب أو وصلات مرنة.
| * 1 | قفل المسمار | * 8 | نائب غرفة المكره | 15 | غطاء الحاملة الأمامية | 22 | مقلاة زيت | * 29 | كم |
| 2 | طوقا | 9 | O-حلقة | * 16 | تحمل الجبهة | 23 | الجوز التكيف | 30 | حلقة ختم المياه |
| * 3 | المكره الجوز | * 10 | نائب المكره | 17 | تحمل الجسم | 24 | تعديل المسمار | 31 | حشو |
| 4 | O-حلقة | * 11 | غرفة التعبئة | 18 | قوس تحمل | 25 | تحمل قوس الجسم | 32 | O-حلقة |
| * 5 | المكره | 12 | O-حلقة | * 19 | تحمل الخلفي | * 26 | محور | * 33 | مفاتيح |
| * 6 | جسم المضخة | 13 | شطف فوهة المياه | 20 | غطاء المحمل الخلفي | 27 | غطاء الدرع | ||
| 7 | O-حلقة | 14 | لوحة الاحتفاظ بالمياه | 21 | مفتاح | 28 | الغدة التعبئة |
أبعاد التثبيت
تطبيق الحقول
1 ، كل درجة حرارة وكثافة حامض الكبريتيك ، وحمض النيتريك ، وحمض الهيدروكلوريك حامض الفوسفوريك حمض عضوي حمض غير عضوي
2 ، كربونات الصوديوم هيدروكسيد الصوديوم اللامائية على جميع درجات الحرارة والكثافة ومحلول قلوي آخر
3 ، كل حل الملح النوع
4 ، كل نوع من منتجات البتروكيماويات المسال ، مركب عضوي وغيرها من المواد الخام والمنتجات المسببة للتآكل.

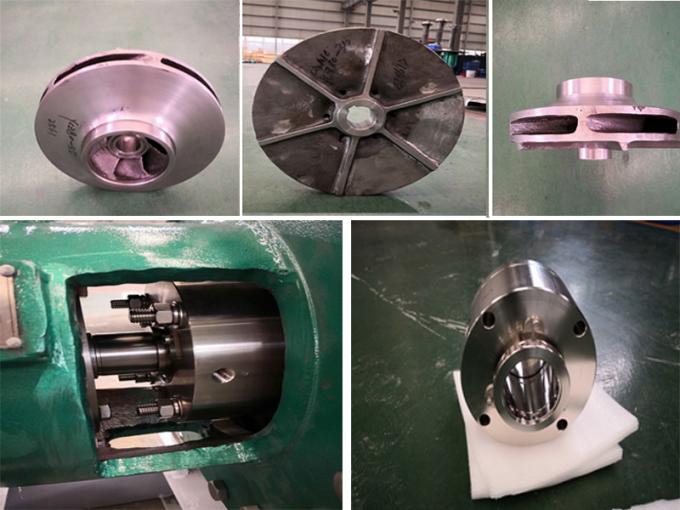

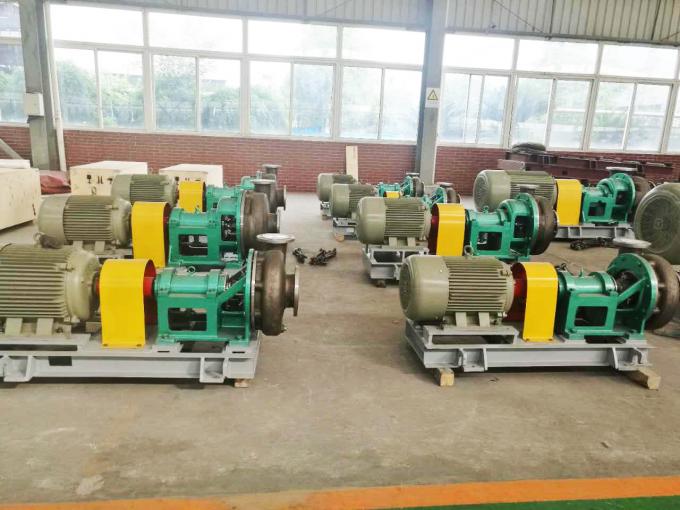

معالجة
فيما يلي عملية كيفية صنع مضخات كيميائية تنافسية ، ومضخات عملية كيميائية أفقية للطرد المركزي ، ستساعدك على معرفة عملية الإنتاج بوضوح.
