تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظرية: | مضخة طرد مركزي | MAX FLOW: | 1000m3/h |
|---|---|---|---|
| ماكس هيد: | 120m | الضغط: | 1.6Mpa |
| اللون: | حسب الطلب | قياسي أو غير قياسي: | اساسي |
| اسم: | مضخة الطرد المركزي سبليت أفقي واحد المحوري مضخة صب الكيميائية | بناء: | مضخة مرحلة واحدة |
| وقود: | كهربائي | مواد: | الحديد الزهر ، الحديد الزهر / الفولاذ المقاوم للصدأ ، A51) ، سبيكة الكروم (A05 |
| تسليط الضوء: | horizontal high pressure centrifugal pump,horizontal split case centrifugal pump |
||

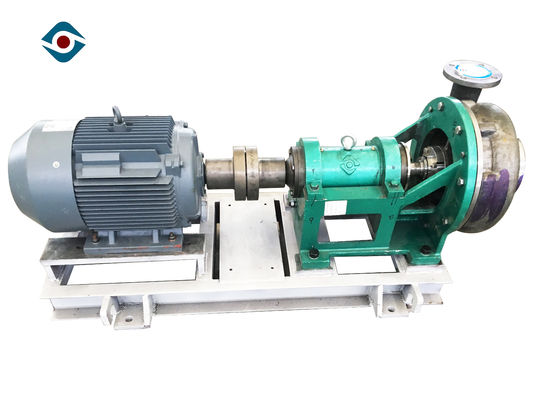

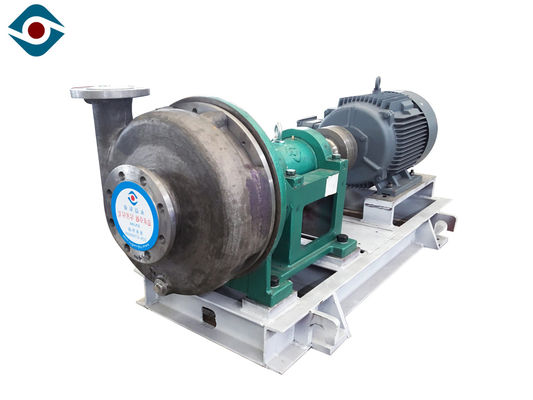

انقسام حالة نهاية شفط مضخة الطرد المركزي الأفقي عالية الكفاءة مرحلة واحدة
بناء
مرحلة واحدة ، شفط واحد ، مضخة الطرد المركزي الكيميائية نوع ناتئ.
تتوفر كل من الهيكل المثبت على القدم والوسط المركب ؛ غلاف انقسام شعاعي.
المحامل هي جزء دوار قابل للتعديل مثبتة في غلاف المحمل.
ضخ المضخة على جانب واحد من الغلاف.
تم اعتماد الختم الميكانيكي كختم رمح.
يقترن مباشرة بواسطة وصلات نوع مخلب أو وصلات مرنة.
| * 1 | قفل المسمار | * 8 | نائب غرفة المكره | 15 | غطاء الحاملة الأمامية | 22 | مقلاة زيت | * 29 | كم |
| 2 | طوقا | 9 | O-حلقة | * 16 | تحمل الجبهة | 23 | الجوز التكيف | 30 | حلقة ختم المياه |
| * 3 | المكره الجوز | * 10 | نائب المكره | 17 | تحمل الجسم | 24 | تعديل المسمار | 31 | حشو |
| 4 | O-حلقة | * 11 | غرفة التعبئة | 18 | قوس تحمل | 25 | تحمل قوس الجسم | 32 | O-حلقة |
| * 5 | المكره | 12 | O-حلقة | * 19 | تحمل الخلفي | * 26 | محور | * 33 | مفاتيح |
| * 6 | جسم المضخة | 13 | شطف فوهة المياه | 20 | غطاء المحمل الخلفي | 27 | غطاء الدرع | ||
| 7 | O-حلقة | 14 | لوحة الاحتفاظ بالمياه | 21 | مفتاح | 28 | الغدة التعبئة |
المميزات
اتبع معيار HG20592-2000PN16Mpa
مضخة الطرد المركزي الأفقية المضادة للتآكل ومقاومة التآكل
الهيكل العام الحالي: دعم القوس وشكل الباب الخلفي
جسم المضخة يعتمد تصميم قناة التدفق الواسعة
صيانة آمنة ومريحة
المكره صب لا يتجزأ
مناسب للمحتوى الصلب العالي واللزوجة العالية ووسيط التبلور السهل
لخص:
المقياس التقني
نموذج | أداء المياه النظيفة | ||||||
تدفق (M3 / ساعة) | رئيس (م) | سرعة (ص / دقيقة) | أقصى نجاعة (٪) | NPSH (NPSHr) م | ضخ رئيس الوزن كلغ | مكون رمح | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
تفاصيل
تطبيق الحقول
معالجة
فيما يلي عملية كيفية صنع مضخات كيميائية تنافسية ، ومضخات عملية كيميائية أفقية للطرد المركزي ، ستساعدك على معرفة عملية الإنتاج بوضوح.
الشهادات
اتصل شخص: Cecile
الهاتف :: 0086-19180408652
