تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظرية: | مضخة طرد مركزي | MAX FLOW: | 1000m3/h |
|---|---|---|---|
| ماكس هيد: | 120m | الضغط: | 1.6Mpa |
| درجة الحرارة: | -50-130 ℃ | اللون: | حسب الطلب |
| قياسي أو غير قياسي: | اساسي | اسم: | مضخة كيميائية ذات صب أحادي الطور ذات شق أفقي أحادي المحور ذات كفاءة عالية |
| بناء: | مضخة مرحلة واحدة | ||
| تسليط الضوء: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||
مضخة الطرد المركزي الأفقية الثقيلة الصناعية ، مضخة كيميائية مضادة للتآكل
وصف المنتج
بناء
| * 1 | قفل المسمار | * 8 | نائب غرفة المكره | 15 | غطاء الحاملة الأمامية | 22 | مقلاة زيت | * 29 | كم |
| 2 | طوقا | 9 | O-حلقة | * 16 | تحمل الجبهة | 23 | الجوز التكيف | 30 | حلقة ختم المياه |
| * 3 | المكره الجوز | * 10 | نائب المكره | 17 | تحمل الجسم | 24 | تعديل المسمار | 31 | حشو |
| 4 | O-حلقة | * 11 | غرفة التعبئة | 18 | قوس تحمل | 25 | تحمل قوس الجسم | 32 | O-حلقة |
| * 5 | المكره | 12 | O-حلقة | * 19 | تحمل الخلفي | * 26 | محور | * 33 | مفاتيح |
| * 6 | جسم المضخة | 13 | شطف فوهة المياه | 20 | غطاء المحمل الخلفي | 27 | غطاء الدرع | ||
| 7 | O-حلقة | 14 | لوحة الاحتفاظ بالمياه | 21 | مفتاح | 28 | الغدة التعبئة |
بيانات الأداء
| سعة: | 8 ~ 800 متر مكعب / ساعة |
| رئيس: | 10 ~ 90 م |
| الكفاءة القصوى: | 70٪ |
| قطر الدائرة: | 200MM 470mm ~ |
| NPSH: | 1.4M 4.5M ~ |
| أقصى قوة المحرك المسموح بها: | 315 كيلو واط |
| الحد الأقصى المسموح به لحجم الجسيمات: | 20 مم |
| نوع الختم: | ختم الميكانيكية / ختم ديناميكي / ختم التعبئة |
| وزن المضخة: | يصل إلى 3000 كجم |
| RPM: | 1450 دورة / دقيقة |
| مواد: | المعادن (وفقا لظروف العمل) |
المميزات
مضخة الطرد المركزي الأفقية المضادة للتآكل ومقاومة التآكل
الهيكل العام الحالي: دعم القوس وشكل الباب الخلفي
صيانة آمنة ومريحة
تبادل كبير
يتبع معيار HG20592-2000PN16Mpa
المكره صب لا يتجزأ
جسم المضخة يعتمد تصميم قناة التدفق العريض
مناسب للمحتوى الصلب العالي واللزوجة العالية ووسيط التبلور السهل
وصف الهيكل
تحمل قوس الجسم
إن قوس جسم المضخة WD المضاد لهيكل هيكل من الحديد الزهر (HT200 ، HT250) مع صلابة كافية وامتصاص معين للصدمات ، ودوره هو دعم جسم المضخة وجسم المحمل.
تحمل الجسم
جسم المحمل مجهز بمحامل دحرجة لدعم القوى المحورية والمحورية لقضيب المضخة. تم تجهيز مضخة WD مع محامل كريات التلامس الزاوي في صف واحد على جانب أداة التوصيل لتحمل القوى المحورية والشعاعية. يتم تثبيت محمل أسطواني أحادي الصف على جانب المضخة لتحمل القوى الشعاعية. يتم وضع صفيحة الاحتفاظ بالماء 316L في الطرف الأمامي للغدة الحاملة الأمامية لمنع دخول الوسائط أو السائل الآخر إلى المحمل الأمامي.
المقياس التقني
نموذج | أداء المياه النظيفة | ||||||
تدفق (M3 / ساعة) | رئيس (م) | سرعة (ص / دقيقة) | أقصى نجاعة (٪) | NPSH (NPSHr) م | ضخ رئيس الوزن كلغ | مكون رمح | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

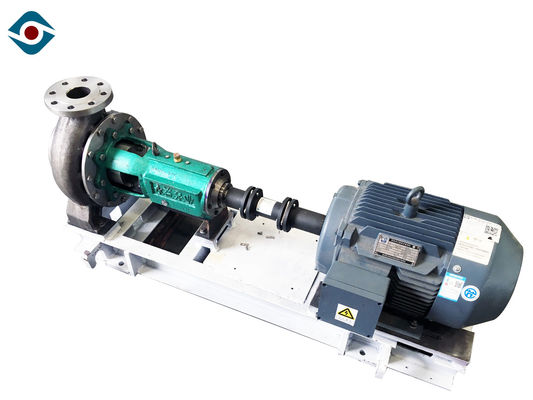

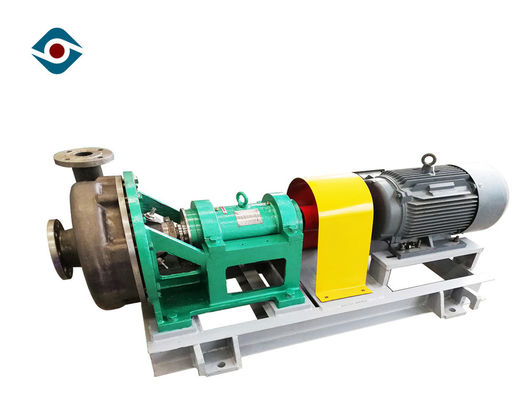

عرض المنتج
تطبيق الحقول
المواد الكيميائية اليومية | رغوة الوجه ، جل الشعر ، أصباغ الشعر ، معجون الأسنان ، شامبو ، تلميع الأحذية ، مستحضرات التجميل الخ. |
مقابل | سائل التغذية ، الطب الصيني التقليدي للبراءات ، شحوم الطب ، المنتجات البيولوجية ، إلخ. |
الصناعة الكيميائية | الدهون ، المذاب ، الراتنج ، الطلاء ، الصباغ ، وكيل النفط الخ |
صناعة أخرى | صناعة contruction ، صناعة البلاستيك ، صناعة الغزل والنسيج ، وكيل تعويم الفحم الخ |
التعليمات
1. س: هل منتج أو شركة تجارية؟
a: نحن الشركة المصنعة التي تأسست في عام 1995 ، الشركة المصنعة المهنية لمضخة العملية الكيميائية وخلاط توفير الطاقة مع أكثر من 20 عاماً من الخبرة.
2. س: ما هو وقت التسليم؟
a: سيتم شحن الطلب الدفعي خلال 40 أيام عمل بعد تلقي الودائع.
3. س: ما هي سياسة خدمة الضمان؟
a: 12 أشهر لجميع المنتجات ، وبعض المنتجات الضمان 24 أشهر.
4. س: ما المعلومات التي أحتاج إلى تقديمها للاقتباس؟
A: متوسطة: ____________ PH: ________
الثقل النوعي: _______ درجة الحرارة: _________
السعة / التدفق: ________ m3 / h الرأس: _________m
الجهد: ____________V التردد: _________Hz
الطاقة: _____________ KW
5. س: ما هو الحد الأدنى لكمية؟
a: مجموعة واحدة هو أيضا موضع ترحيب لنا.
