تفاصيل المنتج:
شروط الدفع والشحن:
|
| MAX FLOW: | 2000 م 3 / ساعة | ماكس هيد: | 160 متر |
|---|---|---|---|
| الدفاعة: | مغلق | الجهد االكهربى: | 3phase، 380V / 440V |
| ختم رمح: | ختم الميكانيكية / التعبئة | درجة الحرارة المتوسطة: | -40 ℃ ~ 150 ℃ |
| تسليط الضوء: | centrifugal chemical process pumps,chemical transfer pumps |
||

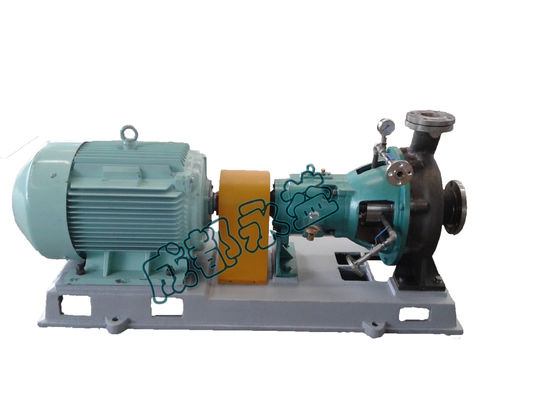

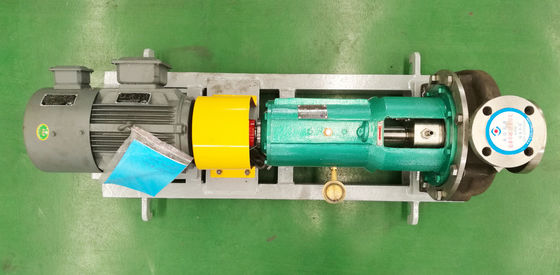

مضخة الدورة الدموية الكيميائية حمض قوي مع بطانة PTFE داخل انفجار والدليل للري
نطاق الأداء
 | نموذج: مضخة عملية كيميائية سلسلة YCZ |
| حجم التفريغ: 20MM ~ 250MM | |
| حجم مدخل: 32mm ~ 300mm | |
| السعة: 4 ~ 2000m³ / ساعة | |
| الرأس: 2 ~ 160M | |
| الكفاءة القصوى: 65 ٪ | |
| NPSH: 0M ~ 3.5M | |
| الحد الأقصى المسموح به قوة المحرك: 710 كيلو واط | |
| المكره | المسموح به ماكس الجسيمات الحجم: 20MM |
| دوارات: 5/6 | نوع الختم: ختم الميكانيكية / ختم ديناميكي / ختم التعبئة |
| النوع: مغلقة / نصف مفتوحة | وزن المضخة: حتى 3000 كجم |
| المواد: المعادن (وفقا لظروف العمل) | RPM: 1450r / دقيقة |
| القطر: 200mm ~ 470mm | المواد من بطانة: المعادن (وفقا لظروف العمل) |
تفاصيل البناء
مضخة الطرد المركزي هي المضخة الأكثر شيوعا في الصناعة الكيميائية. مضخة العملية الكيميائية من سلسلة YCZ هي مضخات ذات كفاءة عالية مع تصميم وبناء بسيط. تأتي هذه المضخة المصممة وفقًا للمعايير الدولية ISO 5199 والوقوف الطبيعي GB / T5656. كفاءة أعلى من مضخة الطرد المركزي العادية وأكثر موثوقية. من السهل صيانة المضخة ، فليس من الضروري تفكيك أنبوب الشفط والمخرج أثناء الصيانة. إن شفة الشفط والتفريغ سفلت المعيار الوطني GB / T9113.1-2000PN2.5MPa.
بناء
منحنى الأداء
المميزات
♦ تستخدم المضخة أداة توصيل غشائية مرنة ممتدة ، لذلك ليس من الضروري تفكيك أنبوب الشفط والمخرج أثناء الصيانة. تم تجهيز غطاء اقتران لضمان السلامة.
pump جسم المضخة عبارة عن مضخة حلزونية ذات شق نصف قطري ويدعمها المرساة.
two هناك طريقتان لموازنة القوة المحورية للمضخة: عندما يكون القطر الاسمي للمكرونة أقل من أو يساوي 250 مم ، يتم استخدام الشفرة الخلفية لموازنة القوة ؛ عندما يكون القطر الاسمي للدفاعة أكبر من أو يساوي 315 مم ، يتم استخدام حلقة الختم وثقب التوازن لموازنة القوة. يمتص القوة المحورية المتبقية من قبل مجموعة من الكرات الزاوي الاتصال.
المقياس التقني
نموذج | السرعة المقدرة n = 2900r / min | تقدير سرعة = 1450r / دقيقة | |||||||||||||
المكره | القدرة س (M3 / ساعة) | رئيس H (م) | الكثافة النسبية 1.00 = 1.00 | الكثافة النسبية 1.8 = 1.84 | المكره | سعة (M3 / ساعة) | رئيس ح (م) | الكثافة النسبية ρ = 1.00 | الكثافة النسبية ρ = 1.84 | ||||||
قوة المحرك والطراز | قوة المحرك ونموذج | ||||||||||||||
كيلووات | كيلووات | كيلووات | كيلووات | ||||||||||||
YCZ 80/250 | د | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
X | 140 | 50 | 30 | 200L1-2 | |||||||||||
E | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ 80/315 | ا | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | ا | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
ب | 190 | 125 | ب | 95 | 30 | ||||||||||
M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
N | 170 | 110 | 75 | 280S-2 | د | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
C | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
د | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ 80/400 | ا | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
ب | 100 | 50 | 55 | 250M-4 | |||||||||||
C | 90 | 44 | 45 | 225M-4 | |||||||||||
د | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ 100/200 | ا | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | ا | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
ب | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | ب | 100 | 10 | 5.5 | 132S-4 | ||||
C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
د | 150 | 25 | 37 | 200L2-2 | د | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ 100/250 | ا | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | ا | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
ب | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | ب | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | د | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
د | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ 100/315 | ا | 270 | 135 | 160 | 315L1-2 | ا | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
ب | 260 | 128 | 132 | 315M-2 | ب | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | د | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
C | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
د | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
الوضعية
1. المواد الكيميائية ، صناعة البتروكيماويات ، المعادن ، صناعة الألياف الاصطناعية ، صناعة الأدوية ، صناعة الورق ، صناعة تكييف الهواء ، صناعة السكر ، صناعة التدفئة ، تحلية مياه البحر ، وإمدادات المياه
2. ينقل وسط سائل محايد ، وسط سائل تآكل ، وسط سائل صاف ووسط سائل يحتوي على بعض الجزيئات الصلبة
