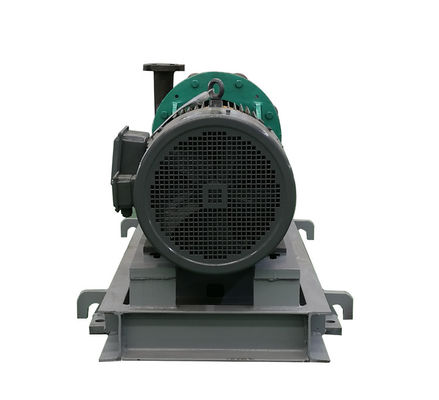

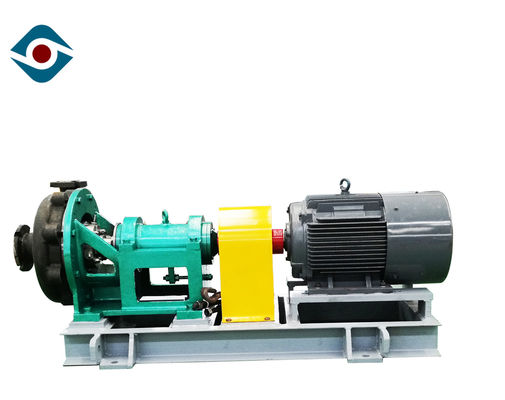

فتح نوع عودة سحب مضخات الطرد المركزي الذاتي فتيلة التثبيت الأفقي

فتح النوع الخلفي سحب الانسحاب أفقي مضخات الطرد المركزي التثبيت الذاتي

بيانات التشغيل

حجم التفريغ: 20 مم ~ 250 مم

مدخل الحجم: 32 مم ~ 300 مم

السعة: 4 ~ 2000m³ / h

الرأس: 2 ~ 160 م

الكفاءة القصوى: 65٪

NPSH: 0 م ~ 3.5 م

نوع المكره: مغلق / نصف مفتوح

RPM: 1450 دورة / دقيقة ~ 2900 دورة في الدقيقة

اعمال بناء

• الأختام التعبئة أو الأختام الميكانيكية
• تركيب أفقي
• القطر الاسمي: DN32 ～ DN300
• المكره المفتوح المقاوم للأوساخ
• يمكن ضبط إزالة المكره بشكل مثالي من الخارج
• الشفط الأفقي والتفريغ الرأسي
• مضخة حلزونية نصف قطرية

مواد

• متدرج من الحديد الزهر الرمادي الكربوني (Wcb)
• سبائك الصلب Cf8
• CF 8m CF3
• Cf3m (Ss-316l) سبيكة 20
• Cd4mcu. Cd4mcu. Nickle Ni-Alloys سبائك النيكل ني
• Ni-Resist 2-1nicl
• R55 Hastelloy- B / C
• بندقية معدنية / برونزية

ميزة الهيكل

• معايير ISO5199 و GB / T5656

• بناء على نموذج هيدروليكي متقدم وكفاءة أعلى

• براعة عالية ومجموعة واسعة من التطبيقات

• تصميم السحب: يقلل من تكاليف الصيانة والإصلاح

• أجزاء قابلة للتبديل

• شفة قياسية GB / T9113.1-2000PN2.5MPa

تفاصيل

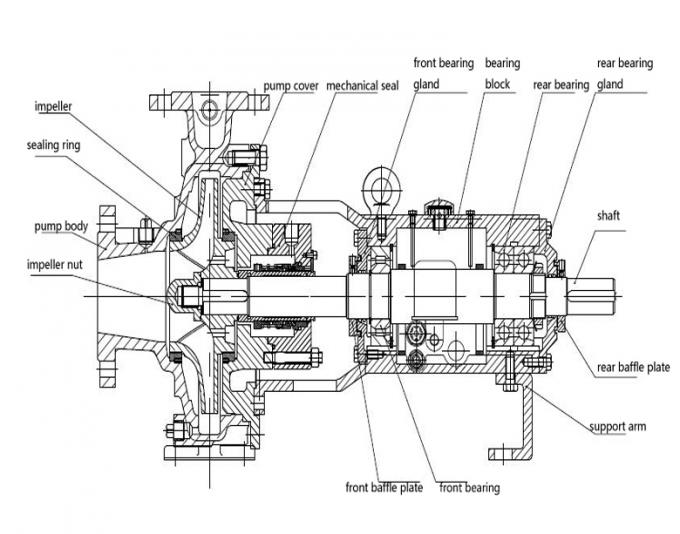

Pump Casing: volute case design, radial split with integrated feet, provide excellent resistance to pipeline loads and improved reliability. غلاف المضخة: يوفر تصميم الهيكل الحلزوني ، والانقسام الشعاعي مع أقدام مدمجة ، مقاومة ممتازة لأحمال خط الأنابيب وموثوقية محسنة. The pull-out design makes it possible to remove the rotating element without affecting the motor's bushing operation. يتيح التصميم القابل للسحب إزالة العنصر الدوار دون التأثير على عملية جلبة المحرك.

Impeller: Inpleller is inblock cast. المكره: Inpleller يلقي inblock. There are two ways to balance the axial force of the pump: when the nominal diameter of the impeller is less than or equal to 250mm, the back blade is used to balance the force; هناك طريقتان لموازنة القوة المحورية للمضخة: عندما يكون القطر الاسمي للمكره أقل من أو يساوي 250 مم ، يتم استخدام الشفرة الخلفية لموازنة القوة ؛ when the nominal diameter of the impeller is larger than or equal to 315mm, the sealing ring and the balance hole are used to balance the force. عندما يكون القطر الاسمي للمكره أكبر من أو يساوي 315 مم ، يتم استخدام حلقة الختم وفتحة التوازن لموازنة القوة. The residual axial force is absorbed by a set of angular contact ball bearings. يتم امتصاص القوة المحورية المتبقية من خلال مجموعة من الكرات الزاوي.

Shaft Seal: The dimension of the shaft seal cavity meets the requirements of various shaft seal types. ختم رمح: يلبي أبعاد تجويف ختم العمود متطلبات أنواع مختلفة من ختم العمود. Packing seal, single end mechanical seal, pressure double seal, pressureless double seal, and cartridge mechanical seal can be used to meet customers' need. يمكن استخدام ختم التعبئة ، ختم ميكانيكي أحادي الطرف ، ختم مزدوج الضغط ، ختم مزدوج بدون ضغط ، وختم ميكانيكي للخرطوشة لتلبية احتياجات العملاء.
