تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع: | نوع متعدد | مواد: | الفولاذ المقاوم للصدأ |
|---|---|---|---|
| قدرة max: | 94m3 | علامة تجارية: | تشنغدو يونغ يى |
| يشغل: | التشغيل المستمر | طول رمح: | حسب الطلب |
| تصنيع المعدات الأصلية: | نرحب | ||
| إبراز: | المحرض الكيميائي,المحرض الفولاذ المقاوم للصدأ |
||
تخصيص تصميم مسحوق الكيميائية الصناعية خلاط المحرض الأفقي
وصف المنتج
يمكن لشركتنا تزويد المحرضين بحوالي 20 فئة و 50 نوعًا إجمالًا ، من الأنواع الأكثر شيوعًا (المحرضون القياسيون وفقًا لمعايير HB5 و SB90 و HG / T3796.1 ~ 12-2005) إلى الأنواع المخصصة (غير القياسية المحرضين التي تلبي متطلبات عملية الإنتاج من العملاء).
المقياس التقني

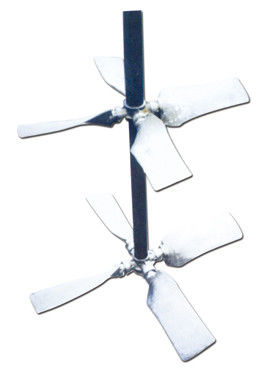

1. فتح التوربينات المحرض مع ثلاثة شفرات منحرف
هذا النوع من المحرض هو محرض التدفق المحوري ولديه قدرة جيدة على الدوران الحراري ، وقدرة دوران الدوامة ويمكن أن ينشر الاضطراب. هذا ينطبق على خلط ، تشتيت ، تبلور الجسيمات ، التفاعل ، الذوبان ، تعليق السائل الصلب ونقل الحرارة.
شروط التطبيق: دي جي / دي = 0.2-0.8 ؛ اللزوجة المطبقة عادة أقل من 50000cp ؛ ن = 10-400 دورة في الدقيقة ؛ السرعة الخطية هي 2-8 (م / ث)
البعد
| دي جي | د | D2 | ح | D1 | D3 | L | ب | تي | δ | نوع واسع | نوع ضيق | ||||
| ب | M | G | ب | M | G | ||||||||||
| 200 | 30 | 45 | 40 | M8 | 8 | 33.3 | 3 | 40 | 19 | 0.5 | 25 | 12 | 0.5 | ||
| 250 | 30 | 45 | 40 | M8 | 8 | 33.3 | 4 | 50 | 42 | 0.8 | 31 | 26 | 0.6 | ||
| 300 | 30 | 45 | 40 | M8 | 8 | 33.3 | 6 | 60 | 115 | 1.4 | 38 | 73 | 1 | ||
| 350 | 40 | 60 | 60 | M10 | 12 | 43.3 | 6 | 70 | 134 | 2.2 | 44 | 84 | 1.7 | ||
| 400 | 40 | 60 | 60 | M10 | 12 | 43.3 | 8 | 80 | 272 | 3.3 | 50 | 170 | 2.4 | ||
| 450 | 50 | 80 | 80 | M10 | 14 | 53.8 | 8 | 90 | 305 | 5.1 | 56 | 190 | 3.9 | ||
| 500 | 50 | 80 | 80 | M10 | M10 | 230 | 14 | 53.8 | 8 | 100 | 271 | 6.4 | 63 | 146 | 4.9 |
| 550 | 60 | 60 | 90 | M10 | M10 | 240 | 18 | 64.4 | 10 | 110 | 477 | 9 | 69 | 260 | 6.8 |
| 600 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 120 | 530 | 10.8 | 75 | 292 | 8.2 |
| 650 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 130 | 583 | 12.2 | 81 | 323 | 9 |
| 700 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 140 | 636 | 13.7 | 88 | 361 | 10 |
| 750 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 150 | 689 | 15.3 | 94 | 392 | 11 |
| 800 | 70 | 100 | 110 | M16 | M10 | 250 | 20 | 74.9 | 12 | 160 | 1069 | 20 | 100 | 611 | 14.1 |
| 850 | 70 | 100 | 110 | M16 | M10 | 250 | 20 | 74.9 | 12 | 170 | 1145 | 22.2 | 106 | 657 | 15.4 |
| 900 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 180 | 1222 | 26.5 | 113 | 710 | 19.1 |
| 950 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 190 | 1298 | 29 | 119 | 756 | 20.6 |
| 1000 | 80 | 120 | 120 | M16 | M12 | 320 | 22 | 85.4 | 12 | 200 | 1344 | 31.6 | 125 | 771 | 22.2 |
| 1100 | 90 | 135 | 150 | M20 | M12 | 320 | 25 | 95.4 | 14 | 220 | 2037 | 45.4 | 138 | 1185 | 32.3 |
| 1200 | 100 | 150 | 150 | M20 | M12 | 320 | 28 | 106.4 | 14 | 240 | 2245 | 54.2 | 150 | 1310 | 38.5 |
| 1300 | 110 | 160 | 170 | M20 | M12 | 350 | 28 | 116.4 | 14 | 260 | 2453 | 64.2 | 163 | 1445 | 45.8 |
| 1400 | 110 | 160 | 170 | M20 | M12 | 360 | 28 | 116.4 | 14 | 280 | 2661 | 72.6 | 175 | 1569 | 51 |
| 1500 | 120 | 180 | 170 | M20 | M12 | 360 | 32 | 127.4 | 14 | 300 | 2868 | 85.4 | 188 | 1704 | 60.9 |
| 1600 | 120 | 180 | 170 | M20 | M16 | 380 | 32 | 127.4 | 16 | 320 | 3909 | 106 | 200 | 2280 | 73.6 |
| 1700 | 130 | 190 | 170 | M20 | M16 | 420 | 32 | 137.4 | 16 | 340 | 4181 | 118 | 213 | 2457 | 82 |
| 1800 | 130 | 190 | 170 | M20 | M16 | 430 | 32 | 137.4 | 16 | 360 | 4452 | 131 | 225 | 2620 | 89.7 |
| 1900 | 140 | 200 | 190 | M20 | M16 | 430 | 36 | 148.4 | 16 | 380 | 4724 | 148 | 238 | 2796 | 105 |
| 2000 | 150 | 210 | 190 | M20 | M16 | 440 | 36 | 158.4 | 16 | 400 | 4995 | 162 | 250 | 2959 | 111 |
| 2200 | 160 | 220 | 220 | M20 | M16 | 450 | 40 | 169.4 | 18 | 440 | 7009 | 218 | 275 | 4175 | 148 |
| 2400 | 160 | 220 | 220 | M20 | M16 | 460 | 40 | 169.4 | 18 | 480 | 7697 | 255 | 300 | 4604 | 172 |
| 2600 | 180 | 260 | 260 | M20 | M16 | 480 | 45 | 190.4 | 18 | 520 | 8384 | 317 | 325 | 5034 | 220 |

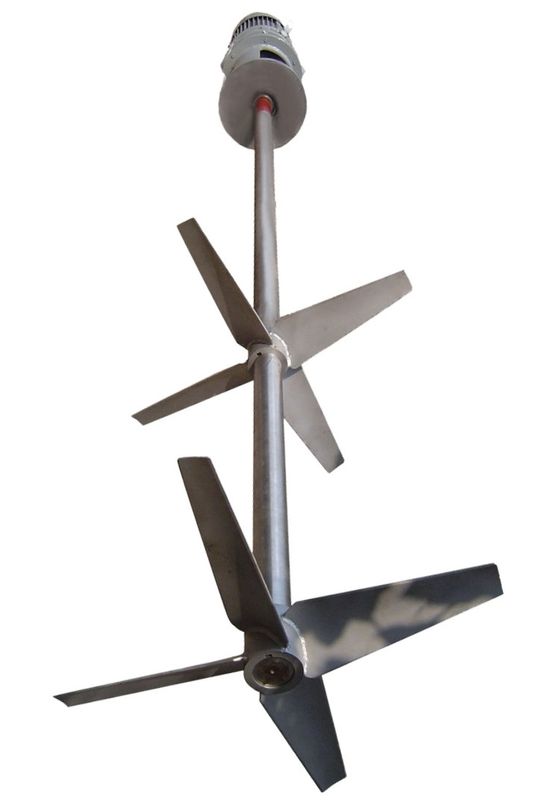

2. ثلاثة شفرة المروحة المحرض
المحرض على المروحة بثلاثة شفرات ، على غرار المحرض ذو المروحة الثلاثية ، هو محرض التدفق المحوري. لديها قدرة دوران قوية ، انخفاض استهلاك الطاقة ، وقدرة القص. بسبب هذه المزايا ، فإن المحرض ذو المروحة الثلاثية الشفرات يستخدم على نطاق واسع ، خاصة في الخلط ، التخفيف ، التبلور ، التفاعل ، الذوبان ، تعليق وسط اللزوجة المنخفضة ، ونقل الحرارة. وفقًا لمتطلبات مختلفة ، يمكن تصميم جهاز التثبيت كمثبت أسطواني أو مثبت زعنفة.
شروط التطبيق: دي جي / د = 0.2-0.6 ؛ اللزوجة المطبقة عادة أقل من 10000cp ؛ السرعة الخطية هي 2-15 (م / ث) ؛ عريض B / Dj = 0.4 ، ضيق B / Dj = 0.2.
البعد
| دي جي | د | D2 | ح | ب | D1 | D3 | ب | تي | δ | M | G | |
| ZHX | ZCX | |||||||||||
| 200 | 25 | 40 | 40 | 32 | M8 | 8 | 28.3 | 3 | 13 | 1.0 | ||
| 250 | 30 | 50 | 40 | 40 | M8 | 8 | 33.3 | 4 | 30 | 1.1 | ||
| 300 | 30 | 50 | 40 | 49 | M8 | 8 | 33.3 | 4 | 36 | 1.3 | ||
| 350 | 35 | 55 | 60 | 57 | M8 | 10 | 38.3 | 6 | 92 | 2.6 | ||
| 400 | 40 | 65 | 60 | 65 | M10 | 12 | 43.3 | 6 | 106 | 2.8 | ||
| 450 | 40 | 65 | 60 | 73 | M10 | 12 | 43.3 | 6 | 119 | 3.3 | ||
| 500 | 45 | 70 | 80 | 82 | M10 | M10 | 14 | 48.3 | 8 | 236 | 7.2 | |
| 550 | 50 | 80 | 80 | 90 | M10 | M10 | 14 | 53.8 | 8 | 260 | 7.5 | |
| 600 | 55 | 85 | 80 | 98 | M12 | M10 | 16 | 59.3 | 8 | 282 | 8 | |
| 650 | 65 | 85 | 90 | 105 | M12 | M10 | 18 | 95.4 | 8 | 302 | 9.5 | |
| 700 | 65 | 100 | 90 | 114 | M12 | M10 | 18 | 69.4 | 10 | 513 | 12.5 | |
| 750 | 70 | 110 | 110 | 122 | M16 | M10 | 20 | 74.9 | 10 | 549 | 16 | |
| 800 | 70 | 110 | 110 | 130 | M16 | M10 | 20 | 74.9 | 10 | 587 | 20 | |
| 850 | 80 | 120 | 120 | 138 | M16 | M10 | 22 | 85.4 | 10 | 621 | 25 | |
| 900 | 80 | 120 | 120 | 145 | M16 | M12 | 22 | 85.4 | 10 | 657 | 28 | |
| 950 | 80 | 120 | 120 | 155 | M16 | M12 | 22 | 85.4 | 12 | 1005 | 35 | |
| 1000 | 80 | 120 | 120 | 163 | M16 | M12 | 22 | 85.4 | 12 | 1057 | 40 | |
| 1100 | 90 | 145 | 150 | 179 | M16 | M12 | 25 | 95.4 | 12 | 1160 | 50 | |
| 1200 | 100 | 145 | 150 | 196 | M20 | M16 | 28 | 106.4 | 12 | 1330 | 52 | |
| 1300 | 100 | 145 | 150 | 212 | M20 | M16 | 28 | 106.4 | 12 | 1373 | 62 | |
| 1400 | 110 | 180 | 150 | 228 | M20 | M16 | 28 | 116.4 | 12 | 1478 | 65 | |
| 1500 | 120 | 180 | 180 | 244 | M20 | M16 | 32 | 127.4 | 16 | 2812 | 100 | |
| 1600 | 125 | 180 | 180 | 260 | M24 | M20 | 32 | 132.4 | 16 | 2995 | 110 | |
| 1700 | 130 | 180 | 200 | 276 | M24 | M20 | 32 | 137.4 | 16 | 3179 | 135 | |
| 1800 | 130 | 180 | 200 | 293 | M24 | M20 | 32 | 137.4 | 16 | 3381 | 138 | |
| 1900 | 140 | 220 | 220 | 310 | M24 | M20 | 36 | 148.4 | 16 | 3571 | 158 | |
| 2000 | 140 | 220 | 220 | 325 | M24 | M20 | 36 | 158.4 | 16 | 3560 | 170 | |
| 2200 | 150 | 220 | 240 | 358 | M24 | M20 | 36 | 169.4 | 18 | 5220 | 238 | |
| 2400 | 160 | 220 | 240 | 390 | M24 | M20 | 40 | 190.4 | 18 | 5686 | 260 | |
| 2600 | 180 | 250 | 280 | 420 | M24 | M20 | 45 | 190.4 | 18 | 6124 | 298 | |
| 2800 | 180 | 250 | 280 | 455 | M24 | M20 | 45 | 190.4 | 20 | 8190 | 372 | |
| 3000 | 180 | 250 | 280 | 490 | M24 | M24 | 45 | 190.4 | 20 | 8820 | 428 | |
| 3200 | 180 | 250 | 300 | 520 | M24 | M24 | 45 | 190.4 | 22 | 11325 | 545 | |
| 3400 | 180 | 250 | 300 | 555 | M24 | M24 | 45 | 190.4 | 22 | 12089 | 628 | |
| 3600 | 180 | 250 | 300 | 585 | M24 | M30 | 45 | 190.4 | 24 | 15163 | 702 | |
| 3800 | 200 | 270 | 300 | 620 | M24 | M30 | 45 | 210.4 | 24 | 16070 | 832 | |
| 4000 | 200 | 270 | 300 | 650 | M24 | M30 | 45 | 210.4 | 24 | 16848 | 856 | |
لماذا أخترتنا
التعليمات
1. س: هل منتج أو شركة تجارية؟
a: نحن الشركة المصنعة التي تأسست في عام 1995 ، الشركة المصنعة المهنية لمضخة العملية الكيميائية وخلاط توفير الطاقة مع أكثر من 20 عاماً من الخبرة.
2. س: ما هو وقت التسليم؟
a: سيتم شحن الطلب الدفعي خلال 40 أيام عمل بعد تلقي الودائع.
3. س: ما هي سياسة خدمة الضمان؟
a: 12 أشهر لجميع المنتجات ، وبعض المنتجات الضمان 24 أشهر.
4. س: ما المعلومات التي أحتاج إلى تقديمها للاقتباس؟
A: متوسطة: ____________ PH: ________
الثقل النوعي: _______ درجة الحرارة: _________
السعة / التدفق: ________ m3 / h الرأس: _________m
الجهد: ____________V التردد: _________Hz
الطاقة: _____________ KW
5. س: ما هو الحد الأدنى لكمية؟
a: مجموعة واحدة هو أيضا موضع ترحيب لنا.
