تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظرية: | الطرد المركزي | تدفق: | 5-500m3 / ساعة |
|---|---|---|---|
| رئيس: | 10-70m | ضمان: | 1 سنة |
| تكرر: | 50/60 هرتز | الضغط: | ضغط مرتفع |
| وقود: | كهربائي | الجهد االكهربى: | 220v/380v |
| تسليط الضوء: | vertical submersible centrifugal pumps,submersible chemical pump |
||

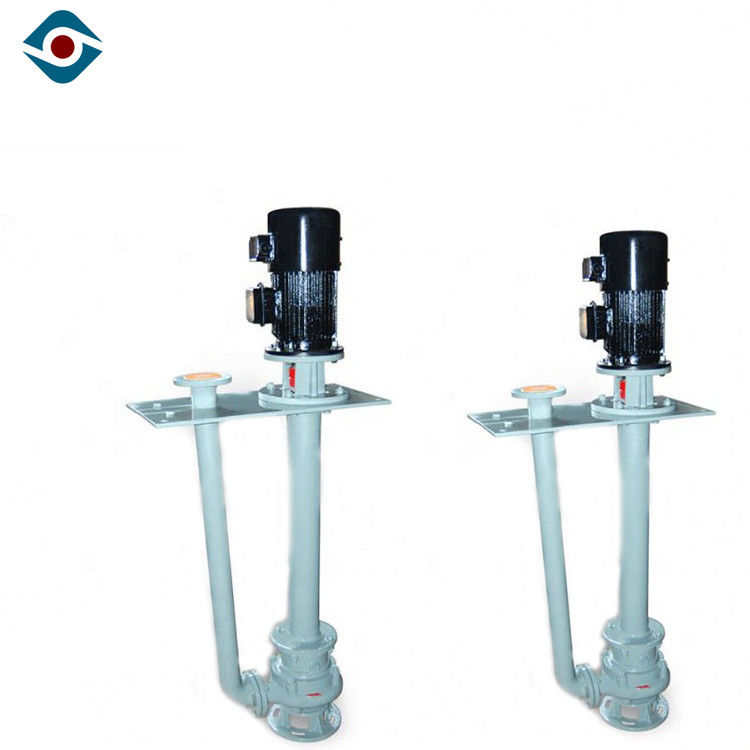

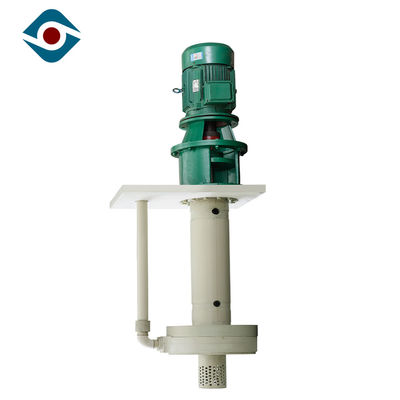

مضخة غاطسة الصناعية العمودي الفولاذ المقاوم للصدأ مع قناة ارتداء مقاومة مفتوحة CE
وصف
مضخة ZAL-series هي مضخة طرد مركزي أحادية الطور ذات شفط أحادي ، ذات عمود طويل. تم تصميم هذه المضخة وفقًا لمعيار IS05199. يتم دعم عمود المضخة بواسطة محامل انزلاق في غطاء المضخة وجسم محمل انزلاقي ؛ الحاملة العلوية تعتمد محامل ضد الكشط ومشحم بواسطة شحوم قاعدة الليثيوم.
المميزات
بناء | هيكل رمح آمنة وموثوق بها |
دوار | يمكن ضبط مكونات الدوار محوريا |
تشحيم | انزلاق تحمل مع تزييت خارجي |
مضخة الجسم | قوة شعاعية متوازنة مع جسم مضخة حلزونية مزدوجة |
معلومات تقنية
حجم التفريغ: 32mm ~ 200mm
مدخل الحجم: 50mm ~ 250mm
السعة: 5 ～ 500 متر مكعب / ساعة
الرأس: 10 ~ 70 م
الكفاءة القصوى: 70 ٪
NPSH: 1.4 م ~ 4.5 م
الحد الأقصى المسموح به قوة المحرك: 315 كيلو واط
المقياس التقني
نموذج | تناوب السرعة ن = 2950r / دقيقة | تناوب السرعة ن = 1475r / دقيقة | ||||||
التدفق (م 3 / ساعة) | الرأس (م) | ρ = 1 | ρ = 1.35 | تدفق (M3 / ساعة) | رئيس | ρ = 1 | ρ = 1.35 | |
قوة المحرك | قوة المحرك | |||||||
ZAL25-200 | 7،5-11،5 | 28-49 | 2،2-5،5 | 3-7،5 | 4-5،8 | 6،5 حتي 12 | ،75-1،1 | ،75-1،1 |
ZAL25-250 | 10،8-12،5 | 46-78 | 5،5 حتي 11 | 7،5 حتي 15 | 5،4-6،3 | 11،5-19،5 | 1،1-1،5 | 1،5-2،2 |
ZAL25-315 | 15،3 حتي 20 | 74-130 | 15-30 | 22-37 | 7،6 حتي 10 | 18،5 حتي 32 | 2،2-3 | 2،2-4 |
ZAL40-160 | 20-28 | 16-33 | 2،2-5،5 | 3-7،5 | 9،5 حتي 14 | 4،5-8 | ،75-1،1 | ،75-1،1 |
ZAL40-200 | 18-29 | 20-53 | 4-11 | 5،5 حتي 15 | 9،5-14،5 | 7-13 | 1،1-1،5 | 1،1-2،2 |
ZAL40-250 | 21-32 | 47-78 | 7،5-18،5 | 11-22 | 10،5 حتي 16 | 11-19،5 | 1،1-3 | 1،5-4 |
ZAL40-315 | 29-42 | 61-115 | 15-37 | 22-45 | 15-21 | 15-29 | 3-5،5 | 4-7،5 |
ZAL50-160 | 31-50 | 17-34 | 3-11 | 4-15 | 16،5 حتي 25 | 4-8،4 | ،75-1،5 | 1،1-2،2 |
ZAL50-200 | 43-62 | 28-82 | 7،5-18،5 | 11-22 | 22-31 | 7-13 | 1،1-3 | 1.5-3 |
ZAL50-250 | 50-70 | 45-82 | 15-30 | 18،5 حتي 37 | 26-35 | 11-20 | 2،2-4 | 3-5،5 |
ZAL50-315 | 57-87 | 57-115 | 22-55 | 30-75 | 30-44 | 14-28 | 3-11 | 4-11 |
ZAL50-400 | 60-82 | 102-194 | 45-110 | 75-160 | 30-41 | 25-48 | 7،5 حتي 15 | 11-22 |
ZAL80-160 | 66-94 | 17-32 | 5،5 حتي 15 | 7،5-18،5 | 34-47 | 4-8 | 1،1-2،2 | 1،1-3 |
ZAL80-200 | 70-103 | 30-54 | 11-30 | 15-37 | 36-51 | 7،5-12،5 | 1،5-4 | 2،2-5،5 |
ZAL80-250 | 87-127 | 45-82 | 22-45 | 30-75 | 46-64 | 11-20 | 3-7،5 | 4-11 |
ZAL40-315 | 90-141 | 74-127 | 37-90 | 45-132 | 45-70 | 18-33 | 5،5 حتي 15 | 7،5-18،5 |
ZAL80-400 | 116-171 | 95-187 | 75-160 | 90-220 | 53-85 | 25-46 | 11-22 | 15-30 |
ZAL100-160 | 110-162 | 12-29 | 7،5 حتي 22 | 11-30 | 55-81 | 3-7،2 | 1،1-3 | 1،5-4 |
ZAL100-200 | 135-193 | 26-50 | 18،5 حتي 45 | 30-55 | 70-95 | 6-12،5 | 3-5،5 | 3-7،5 |
ZAL100-250 | 170-230 | 44-79 | 37-75 | 45-90 | 90-115 | 10-20 | 5،5 حتي 11 | 7،5 حتي 15 |
ZAL100-315 | 170-250 | 71-126 | 75-132 | 75-200 | 86-125 | 17،5 حتي 31 | 11-18،5 | 11-30 |
ZAL100-400 | 224-300 | 105-194 | 110-250 | 160-355 | 115-150 | 26-48 | 15-37 | 22-45 |
ZAL150-250 | 310-190 | 40-74 | 55-110 | 75-160 | 155-195 | 10-18،5 | 11-15 | 11-22 |
ZAL150-315 | 310-442 | 68-125 | 90-250 | 132-355 | 150-220 | 17-32،5 | 15-30 | 18،5 حتي 45 |
ZAL150-400 | 400-520 | 113-502 | 200-400 | 280-500 | 200-260 | 28-51 | 30-55 | 37-75 |
ZAL150-500 | 208-300 | 45-77 | 45-110 | 75-132 | ||||
ZAL150-630 | 220-360 | 60-115 | 75-200 | 110-250 | ||||
ZAL200-250 | 470-610 | 32-72 | 75-160 | 90-220 | 240-305 | 8-17،5 | 11-22 | 15-30 |
ZAL200-315 | 480-710 | 65-122 | 132-355 | 185-450 | 350-350 | 15-30 | 18،5 حتي 45 | 22-55 |
ZAL200-500 | 330-495 | 48-84 | 75-185 | 90-220 | ||||
ZAL200-560 | 350-540 | 62-105 | 110-250 | 132-355 | ||||
ZAL200-630 | 372-580 | 75-132 | 132-315 | 185-450 | ||||
ZAL250-315 | 424-545 | 13-27 | 30-55 | 37-75 | ||||
ZAL250-400 | 500-660 | 24-49 | 53-132 | 75-160 | ||||
ZAL250-500 | 630-800 | 42-82 | 110-280 | 160-400 | ||||
ZAL250-560 | 665-860 | 57-106 | 160-400 | 250-560 | ||||
ZAL300-400 | 780-1050 | 26-48 | 90-200 | 132-280 | ||||
ZAL300-500 | 870-1240 | 42-78 | 160-450 | 250-560 | ||||
ZAL300-560 | 950-1340 | 56-104 | 280-560 | 400-800 | ||||
ZAL300-630 | 950-1450 | 75-132 | 355-1000 | 500-1400 | ||||
ZAL300-500 | 1300-1870 | 38-74 | 220-630 | 315-1000 | ||||
ZAL300-560 | 1500-2040 | 54-98 | 355-900 | 500-1250 | ||||
منحنى الأداء
الشهادات
