تفاصيل المنتج:
شروط الدفع والشحن:
|
| MAX FLOW: | 1000m3/h | ماكس هيد: | 120m |
|---|---|---|---|
| مظهر: | حسب الطلب | بناء: | مرحلة واحدة |
| الجهد االكهربى: | 380V | آخر إسم: | مضخة حمض |
| تسليط الضوء: | high pressure chemical pump,electric chemical pump |
||

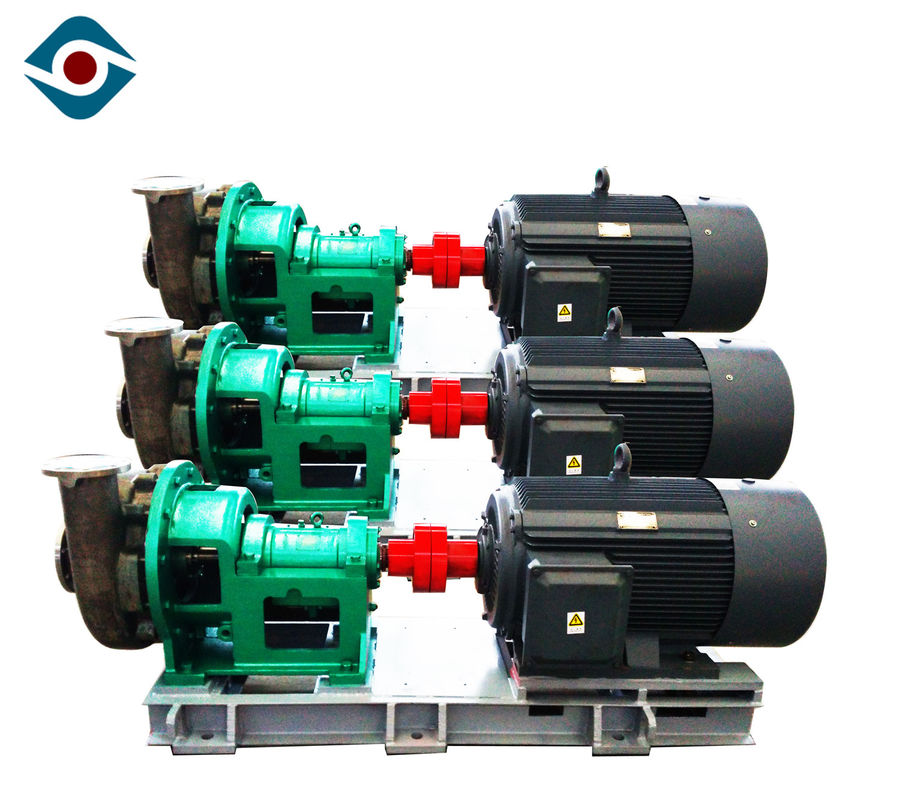

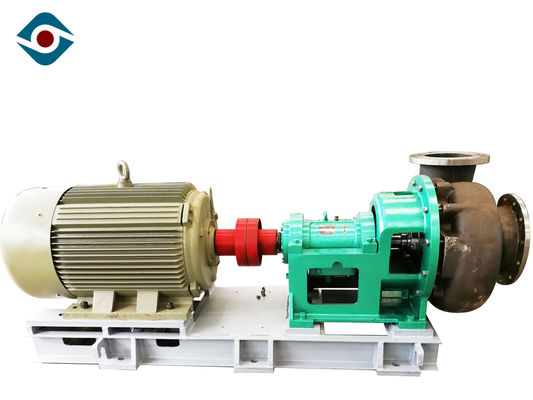

دوبلكس الفولاذ المقاوم للصدأ مضخة حمض الكبريتيك قوية ، مضخة الكيميائية حمض مقاومة
بناء
مرحلة واحدة ، شفط واحد ، مضخة الطرد المركزي الكيميائية نوع ناتئ.
تتوفر كل من الهيكل المثبت على القدم والوسط المركب ؛ غلاف انقسام شعاعي.
المحامل هي جزء دوار قابل للضبط مثبت في غلاف المحمل
ضخ المضخة على جانب واحد من الغلاف.
تم اعتماد الختم الميكانيكي كختم رمح.
يقترن مباشرة بواسطة وصلات نوع مخلب أو وصلات مرنة.
ميزة المضخة
تحمل الجسم القوس
إن قوس جسم المضخة WD المضاد لهيكل هيكل من الحديد الزهر (HT200 ، HT250) مع صلابة كافية وامتصاص معين للصدمات ، ويتمثل دوره في دعم جسم المضخة وجسم المحمل.
تحمل الجسم
جسم المحمل مجهز بمحامل دحرجة لدعم القوى المحورية والمحورية لقضيب المضخة. تم تجهيز مضخة WD مع محامل كريات التلامس الزاوي في صف واحد على جانب أداة التوصيل لتحمل القوى المحورية والشعاعية. يتم تثبيت محمل أسطواني أحادي الصف على جانب المضخة لتحمل القوى الشعاعية. يتم وضع صفيحة الاحتفاظ بالماء 316L في الطرف الأمامي للغدة الحاملة الأمامية لمنع دخول الوسائط أو السائل الآخر إلى المحمل الأمامي.
بناء
| * 1 | قفل المسمار | * 8 | نائب غرفة المكره | 15 | غطاء الحاملة الأمامية | 22 | مقلاة زيت | * 29 | كم |
| 2 | طوقا | 9 | O-حلقة | * 16 | تحمل الجبهة | 23 | الجوز التكيف | 30 | حلقة ختم المياه |
| * 3 | المكره الجوز | * 10 | نائب المكره | 17 | تحمل الجسم | 24 | تعديل المسمار | 31 | حشو |
| 4 | O-حلقة | * 11 | غرفة التعبئة | 18 | قوس تحمل | 25 | تحمل قوس الجسم | 32 | O-حلقة |
| * 5 | المكره | 12 | O-حلقة | * 19 | تحمل الخلفي | * 26 | محور | * 33 | مفاتيح |
| * 6 | جسم المضخة | 13 | شطف فوهة المياه | 20 | غطاء المحمل الخلفي | 27 | غطاء الدرع | ||
| 7 | O-حلقة | 14 | لوحة الاحتفاظ بالمياه | 21 | مفتاح | 28 | الغدة التعبئة |
أبعاد التثبيت
المزيد من التفاصيل
