تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظرية: | دفق محوري مضخة | تدفق: | 500-13000m3 / ساعة |
|---|---|---|---|
| رئيس: | م 2-8 | dn: | 300-1100mm |
| الجهد االكهربى: | 380V / حسب الطلب | ضمان: | 1 سنة |
| اللون: | حسب الطلب | اسم المنتج: | مضخة المروحة التدفق المحوري |
| إبراز: | مضخات المروحة التدفق المحوري,مضخة المروحة التدفق المحوري الأفقية |
||
مضخة التدفق المحوري الأفقية أحادية الطور ، مضخة الطرد المركزي ذات الدفاعة المحورية
وصف المنتج
مواصفات البيانات
| نموذج: ZW- سلسلة مضخة محورية أفقية |
| حجم التفريغ: 300mm ~ 1300mm | |
| حجم مدخل: 300mm ~ 1300mm | |
| السعة: 800 ～ 13000 متر مكعب / ساعة | |
| الرأس: 2 ～ 8 م | |
| الكفاءة القصوى: 73 ٪ | |
| NPSH: 0m ~ 1m | |
| الحد الأقصى المسموح به قوة المحرك: 315 كيلو واط | |
| المكره | الحجم الأقصى المسموح به للجسيمات: 20 مم |
| دوارات: 5/6 | نوع الختم: ختم الميكانيكية / ختم ديناميكي / ختم التعبئة |
| النوع: مغلقة / نصف مفتوحة | وزن المضخة: حتى 3000 كجم |
| المواد: المعادن (وفقا لظروف العمل) | دورة في الدقيقة: 1450 دورة / دقيقة |
المقياس التقني
مضخة التدفق المحوري الأفقية من سلسلة ZW
لا. | نموذج | تدفق M3 / ساعة | رئيس م | السرعة الدورانية دورة / دقيقة | قوة المحرك KW |
1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
9 | ZW1100 | 8000-13000 | 2-6،5 | 200-475 | 65-75 |
مضخة التدفق المحوري العمودي من سلسلة ZL
لا. | نموذج | تدفق M3 / ساعة | رئيس م | السرعة الدورانية دورة / دقيقة | قوة المحرك KW |
1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
بناء
1 | المكره الجوز | 8 | غرفة التعبئة | 15 | اقتران | 22 | ختم النفط الإطار | 29 | حشو |
2 | ختم الغطاء | 9 | تحمل قاعدة | 16 | اقتران | 23 | انخفاض الغطاء العلوي الحاملة | 30 | غطاء الختم |
3 | مشترك | 10 | ختم النفط الإطار | 17 | محرك | 24 | انخفاض تحمل انخفاض الغطاء | 31 | المكره |
4 | غمد | 11 | انخفاض تحمل | 18 | جولة الجوز | 25 | غطاء التعبئة | ||
5 | الفتحة | 12 | قاعدة | 19 | غطاء الحاملة العلوية | 26 | فوهة | ||
6 | كم | 13 | قاعدة المحرك | 20 | تحمل العلوي | 27 | حلقة ختم المياه | ||
7 | جسم المضخة | 14 | مؤشر الزيت | 21 | تحمل القضية | 28 | غطاء المضخة |

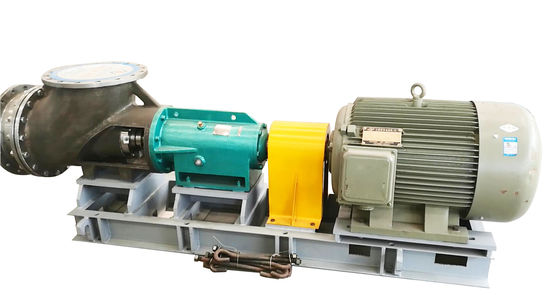

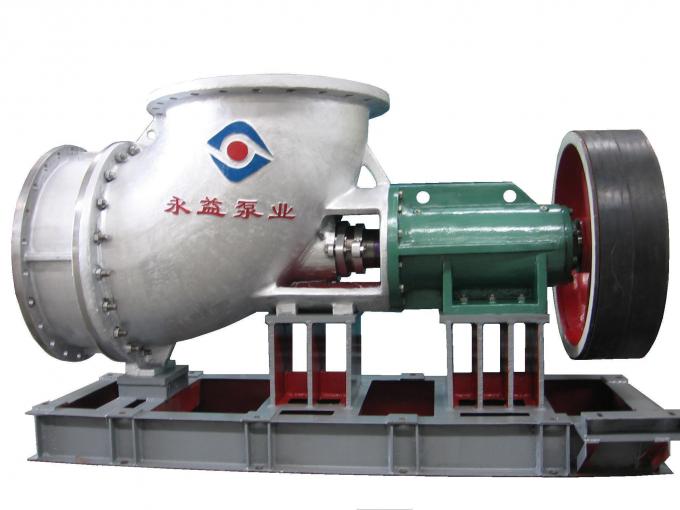

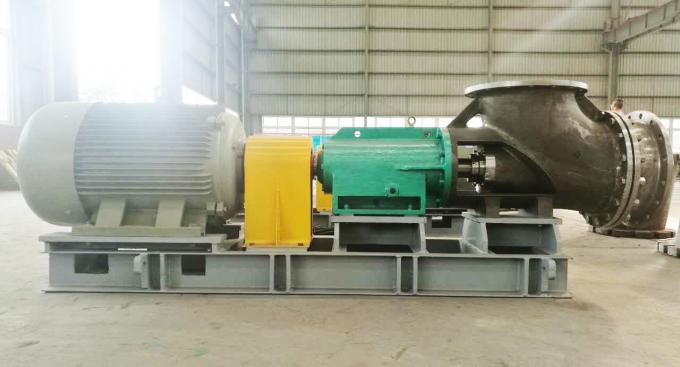

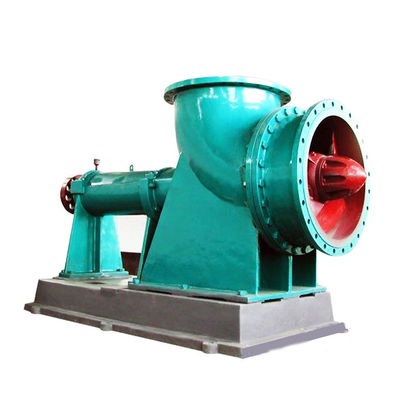

صورة المنتج
