تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظرية: | دوامة | MAX FLOW: | 800 م 3 / ساعة |
|---|---|---|---|
| رئيس: | 10 ~ 50M | الجهد االكهربى: | 380V |
| إنتاج شفير: | DN40-DN250 | سرعة: | 1500rpm |
| حماية المضخة: | IP44 / IP54 | KY: | مضخة دوامة المكره |
| تسليط الضوء: | vortex impeller submersible pumps,vortex type pump |
||

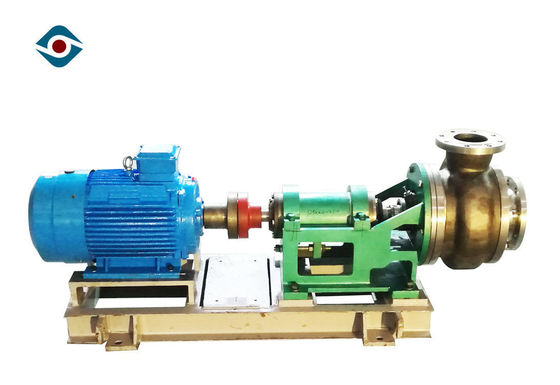

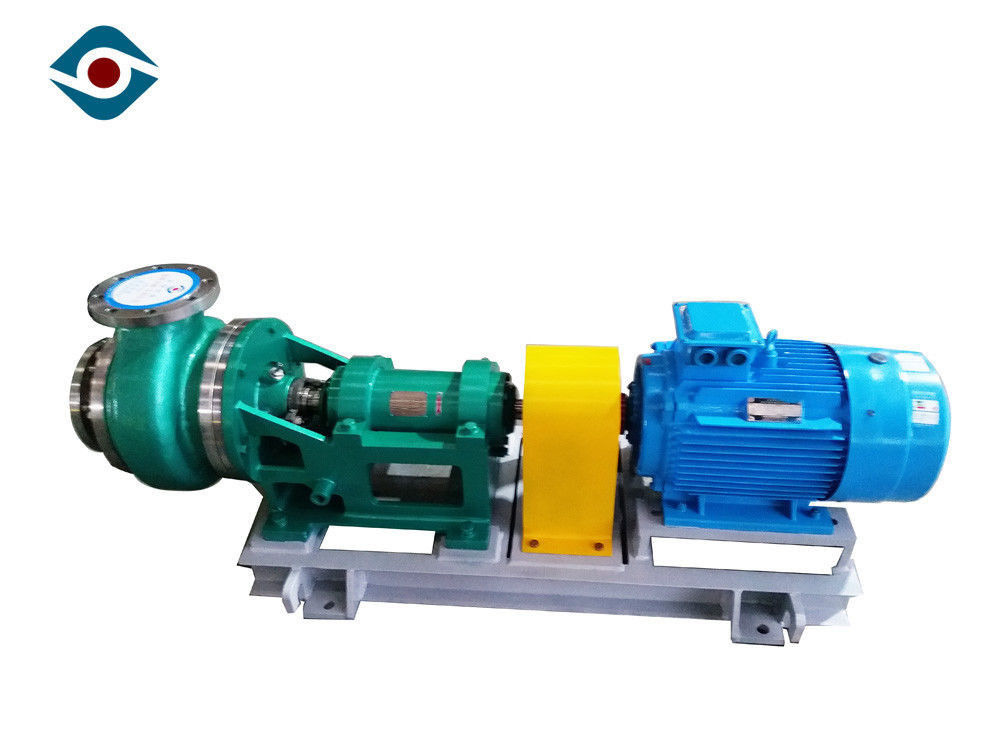

380V النحاس دوامة المكره مضخة الطرفية مضخة الكيميائية الكيميائية فتيلة الذاتي
مقدمة المنتج
تتميز مضخة دوامة سلسلة XWD بسلامة وموثوقية عالية ، وبراعة قوية ومجموعة واسعة من التطبيقات. في نفس الوقت ، فهي تعتمد الهيكل العام الحالي ، دعم القوس ، فتح الباب الأمامي والخلفي. أنها آمنة للغاية ومريحة لتفكيك وصيانة مع انخفاض التكلفة.
تعتمد مضخة دوامة سلسلة XWD تصميم الهيكل المعياري CAD ، وتجميع المكونات ، وأكثر من 20 طرازًا ، و 5 أجسام محامل وأقواس هيكل محامل فقط. أجزاء من نفس السلسلة لها قابلية كبيرة للتبادل. شفاه المداخل والمخرج للمضخة التي تعتمد GB91131-2000PN1.6Mpa (شفة قياسية 16bar) ، يمكنها أيضًا استخدام شفة ذات معايير مختلفة وفقًا لمتطلبات المستخدم.
مضخة دوامة سلسلة XWD هي صب لا يتجزأ مع المكره شبه مفتوحة. يعتمد جسم المضخة قناة تدفق واسعة ، مما يجعل المضخة قابلة للتكيف مع ظروف العمل والوسيط يمر بسهولة. إنه مناسب بشكل خاص للوسيط الذي يحتوي على نسبة صلبة عالية ولزوجة عالية وبلورة سهلة. لديها كفاءة عالية وأداء ممتاز لمكافحة التجويف. لدى المكره شفرات خلفية ، والتي يمكن أن تقلل من الاتجاه المحوري ، وتمنع الجزيئات الصلبة من دخول المكره المساعدة ، وتقلل من تآكل المكره المساعدة وتطيل عمر خدمة المكره.
تعتمد أختام عمود المضخة من سلسلة XWD على الختم الديناميكي للمغذيات + الختم ، الختم الميكانيكي أحادي النهاية ، الختم الميكانيكي المزدوج إلى الخلف ، الختم الميكانيكي المزدوج المتسلسل ، الختم.
المقياس التقني
نموذج | أداء المياه النظيفة | ||||
تدفق (متر مكعب / ساعة) | رئيس (م) | السرعة الدورانية (ص / دقيقة) | نجاعة (٪) | NPSHr (م) | |
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
الوضعية
heating نظام التدفئة المركزية إمدادات المياه والصرف الصحي |
♦ شركات صناعة الحديد والصلب |
مصانع الورق |
ref مصافي بتروكيماويات |
♦ حقول النفط |
♦ بناء محطات الطاقة الحرارية ومحطات الطاقة |
، المطارات ، المصانع الكيماوية |
♦ مصانع النسيج ومصانع السكر |
♦ المصانع الكيماوية ومحطات الطاقة |
♦ الألغام |
land ري صرف الأراضي الزراعية والهندسة الهيدروليكية. |
بيانات التشغيل
| نموذج | مضخة دوامة سلسلة XWD |
| الضغط | 1.6MPA |
| سعة | 8 ~ 750m³ / ساعة |
| رئيس | 69٪ |
| الكفاءة القصوى | 2.4M 3.3M ~ |
| NPSH | يصل إلى 1500 كجم |
| مضخة الوزن | 1450r / دقيقة |
| RPM | 1450r / دقيقة |
| قوة المحرك | 250KW |
| درجة الحرارة | -50 ℃ -130 ℃ |
بناء
1 | الغلاف الامامى | 8 | الشطف فوهة | 15 | تحمل الخلفي | 22 | تحمل قوس الجسم | 29 | O-حلقة |
2 | ارتداء مقاومة لوحة | 9 | الغدة التعبئة | 16 | غطاء محمل خلفي | 23 | تحمل الجبهة | 30 | O-حلقة |
3 | المكره | 10 | غطاء الحاملة الأمامية | 17 | الغدة الخلفية ختم النفط | 24 | ختم النفط الإطار | 31 | مفتاح |
4 | جسم المضخة | 11 | تحمل قوس الجسم | 18 | مفتاح | 25 | الغدة النفط ختم الجبهة | 32 | المكره الجوز |
5 | نائب غرفة المكره | 12 | تحمل الجسم | 19 | ختم النفط الإطار | 26 | حشو | 33 | المسمار قفل |
6 | نائب المكره | 13 | تحمل | 20 | الجوز التكيف | 27 | حلقة ختم المياه | ||
7 | غرفة التعبئة | 14 | يربك عموم النفط | 21 | تعديل المسمار | 28 | كم |
ما بعد الخدمه
1. وسيتم تتبع الروتينية في الوقت المناسب.
2. توفير العملاء ضمان لمدة سنة واحدة للتأكد من أن الجهاز يعمل بشكل جيد.
3. سيتم التعامل مع الاقتراحات وأي تعليقات وانعكاس من العملاء في الأولوية.
التعليمات
1. س: هل منتج أو شركة تجارية؟
a: نحن الشركة المصنعة التي تأسست في عام 1995 ، الشركة المصنعة المهنية لمضخة العملية الكيميائية وخلاط توفير الطاقة مع أكثر من 20 عاماً من الخبرة.
2. س: ما هو وقت التسليم؟
a: سيتم شحن الطلب الدفعي خلال 40 أيام عمل بعد تلقي الودائع.
3. س: ما هي سياسة خدمة الضمان؟
a: 12 أشهر لجميع المنتجات ، وبعض المنتجات الضمان 24 أشهر.
4. س: ما المعلومات التي أحتاج إلى تقديمها للاقتباس؟
A: متوسطة: ____________ PH: ________
الثقل النوعي: _______ درجة الحرارة: _________
السعة / التدفق: ________ m3 / h الرأس: _________m
الجهد: ____________V التردد: _________Hz
الطاقة: _____________ KW
5. س: ما هو الحد الأدنى لكمية؟
a: مجموعة واحدة هو أيضا موضع ترحيب لنا.
