تفاصيل المنتج:
شروط الدفع والشحن:
|
| Max. دفق: | 500 م 3 / ساعة ، 139 ل / ث | كحد أقصى. رئيس: | 70 متر |
|---|---|---|---|
| استعمال: | الطين أو السوائل مع المواد الصلبة | العيار: | DN 160mm ~ 650mm |
| الحد الأدنى لكمية: | 1 قطعة | مواد: | الحديد الزهر والفولاذ المقاوم للصدأ |
| تسليط الضوء: | vertical submersible centrifugal pumps,submersible chemical pump |
||

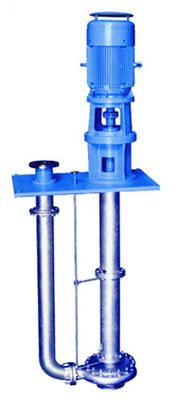

مضخة غاطسة ذات درجة حرارة عالية صناعية / مضخة غمر عمودية ذات جودة طويلة
وصف المنتج
مضخة ZAL-series هي مضخة طرد مركزي أحادية الطور ذات شفط أحادي ، وذات عمود طويل. تم تصميم هذه المضخة وفقًا لمعيار IS05199. يتم دعم عمود المضخة بواسطة محامل انزلاق في غطاء المضخة وجسم محمل انزلاقي ؛ الحاملة العلوية تعتمد محامل ضد الكشط ومشحم بواسطة شحوم قاعدة الليثيوم.
المقياس التقني
| نموذج | تناوب السرعة ن = 2950r / دقيقة | تناوب السرعة ن = 1475r / دقيقة | ||||||
| التدفق (م 3 / ساعة) | الرأس (م) | ρ = 1 | ρ = 1.35 | تدفق (M3 / ساعة) | رئيس (م) | ρ = 1 | ρ = 1.35 | |
| قوة المحرك (KW) | قوة المحرك (KW) | |||||||
| ZAL25-200 | 7،5-11،5 | 28-49 | 2،2-5،5 | 3-7،5 | 4-5،8 | 6،5 حتي 12 | ،75-1،1 | ،75-1،1 |
| ZAL25-250 | 10،8-12،5 | 46-78 | 5،5 حتي 11 | 7،5 حتي 15 | 5،4-6،3 | 11،5-19،5 | 1،1-1،5 | 1،5-2،2 |
| ZAL25-315 | 15،3 حتي 20 | 74-130 | 15-30 | 22-37 | 7،6 حتي 10 | 18،5 حتي 32 | 2،2-3 | 2،2-4 |
| ZAL40-160 | 20-28 | 16-33 | 2،2-5،5 | 3-7،5 | 9،5 حتي 14 | 4،5-8 | ،75-1،1 | ،75-1،1 |
| ZAL40-200 | 18-29 | 20-53 | 4-11 | 5،5 حتي 15 | 9،5-14،5 | 7-13 | 1،1-1،5 | 1،1-2،2 |
| ZAL40-250 | 21-32 | 47-78 | 7،5-18،5 | 11-22 | 10،5 حتي 16 | 11-19،5 | 1،1-3 | 1،5-4 |
| ZAL40-315 | 29-42 | 61-115 | 15-37 | 22-45 | 15-21 | 15-29 | 3-5،5 | 4-7،5 |
| ZAL50-160 | 31-50 | 17-34 | 3-11 | 4-15 | 16،5 حتي 25 | 4-8،4 | ،75-1،5 | 1،1-2،2 |
| ZAL50-200 | 43-62 | 28-82 | 7،5-18،5 | 11-22 | 22-31 | 7-13 | 1،1-3 | 1.5-3 |
| ZAL50-250 | 50-70 | 45-82 | 15-30 | 18،5 حتي 37 | 26-35 | 11-20 | 2،2-4 | 3-5،5 |
| ZAL50-315 | 57-87 | 57-115 | 22-55 | 30-75 | 30-44 | 14-28 | 3-11 | 4-11 |
| ZAL50-400 | 60-82 | 102-194 | 45-110 | 75-160 | 30-41 | 25-48 | 7،5 حتي 15 | 11-22 |
| ZAL80-160 | 66-94 | 17-32 | 5،5 حتي 15 | 7،5-18،5 | 34-47 | 4-8 | 1،1-2،2 | 1،1-3 |
| ZAL80-200 | 70-103 | 30-54 | 11-30 | 15-37 | 36-51 | 7،5-12،5 | 1،5-4 | 2،2-5،5 |
| ZAL80-250 | 87-127 | 45-82 | 22-45 | 30-75 | 46-64 | 11-20 | 3-7،5 | 4-11 |
| ZAL40-315 | 90-141 | 74-127 | 37-90 | 45-132 | 45-70 | 18-33 | 5،5 حتي 15 | 7،5-18،5 |
| ZAL80-400 | 116-171 | 95-187 | 75-160 | 90-220 | 53-85 | 25-46 | 11-22 | 15-30 |
| ZAL100-160 | 110-162 | 12-29 | 7،5 حتي 22 | 11-30 | 55-81 | 3-7،2 | 1،1-3 | 1،5-4 |
| ZAL100-200 | 135-193 | 26-50 | 18،5 حتي 45 | 30-55 | 70-95 | 6-12،5 | 3-5،5 | 3-7،5 |
| ZAL100-250 | 170-230 | 44-79 | 37-75 | 45-90 | 90-115 | 10-20 | 5،5 حتي 11 | 7،5 حتي 15 |
| ZAL100-315 | 170-250 | 71-126 | 75-132 | 75-200 | 86-125 | 17،5 حتي 31 | 11-18،5 | 11-30 |
| ZAL100-400 | 224-300 | 105-194 | 110-250 | 160-355 | 115-150 | 26-48 | 15-37 | 22-45 |
| ZAL150-250 | 310-190 | 40-74 | 55-110 | 75-160 | 155-195 | 10-18،5 | 11-15 | 11-22 |
| ZAL150-315 | 310-442 | 68-125 | 90-250 | 132-355 | 150-220 | 17-32،5 | 15-30 | 18،5 حتي 45 |
| ZAL150-400 | 400-520 | 113-502 | 200-400 | 280-500 | 200-260 | 28-51 | 30-55 | 37-75 |
| ZAL150-500 | 208-300 | 45-77 | 45-110 | 75-132 | ||||
| ZAL150-630 | 220-360 | 60-115 | 75-200 | 110-250 | ||||
| ZAL200-250 | 470-610 | 32-72 | 75-160 | 90-220 | 240-305 | 8-17،5 | 11-22 | 15-30 |
| ZAL200-315 | 480-710 | 65-122 | 132-355 | 185-450 | 350-350 | 15-30 | 18،5 حتي 45 | 22-55 |
| ZAL200-500 | 330-495 | 48-84 | 75-185 | 90-220 | ||||
| ZAL200-560 | 350-540 | 62-105 | 110-250 | 132-355 | ||||
| ZAL200-630 | 372-580 | 75-132 | 132-315 | 185-450 | ||||
| ZAL250-315 | 424-545 | 13-27 | 30-55 | 37-75 | ||||
| ZAL250-400 | 500-660 | 24-49 | 53-132 | 75-160 | ||||
| ZAL250-500 | 630-800 | 42-82 | 110-280 | 160-400 | ||||
| ZAL250-560 | 665-860 | 57-106 | 160-400 | 250-560 | ||||
| ZAL300-400 | 780-1050 | 26-48 | 90-200 | 132-280 | ||||
| ZAL300-500 | 870-1240 | 42-78 | 160-450 | 250-560 | ||||
| ZAL300-560 | 950-1340 | 56-104 | 280-560 | 400-800 | ||||
| ZAL300-630 | 950-1450 | 75-132 | 355-1000 | 500-1400 | ||||
| ZAL300-500 | 1300-1870 | 38-74 | 220-630 | 315-1000 | ||||
| ZAL300-560 | 1500-2040 | 54-98 | 355-900 | 500-1250 | ||||
أبعاد التثبيت
اختيار المواد
نحن نقدم أنواع مختلفة من المواد عالية الجودة المضادة للتآكل والمضادة للتآكل للعملاء ، مثل 304 ، 316 ، 316L ، 904L ، FCr30 ، CD4MCu ، DTCr30 ، F33 ، 2507 ، A33 ، hastelloy ، سبيكة K ، 20 # سبيكة و سبيكة Lewmet85.
منحنى الأداء
تطبيق
يطبق على نطاق واسع في العديد من المجالات أو العمليات مثل البترول والكيماويات والحمض والقلويات والأرض النادرة والصهر والمبيدات والأصباغ والطب وصناعة الورق والكهرباء والتحليل الكهربائي وتخليل الأحماض والراديو والرقائق المشكلة والمنظمات البحثية والدفاع الوطني ، إلخ.
